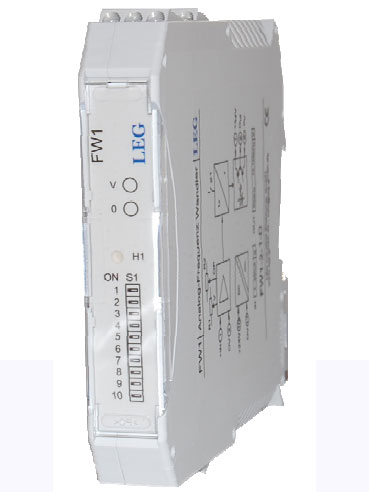

Bộ chuyển đổi tín hiệu analog sang tần số FW1. Với độ chính xác cao, thiết kế nhỏ gọn và độ tin cậy cao theo tiêu chuẩn công nghiệp Đức. FW1 đến từ hãng LEG là giải pháp lý tưởng, cho nhiều ứng dụng tự động hóa, giám sát và đo lường. Đối với các dạng bộ chuyển đổi, thì những yếu tố chính xác cũng như độ bền, sẽ là thước đo để đánh giá về sản phẩm có chất lượng hay không. Và các yếu tố này ở sản phẩm của hãng LEG đây được xem như là tiêu chuẩn cần phải có.
NỘI DUNG CHÍNH
Cùng tìm hiểu về bộ chuyển đổi tín hiệu analog sang tần số FW1:

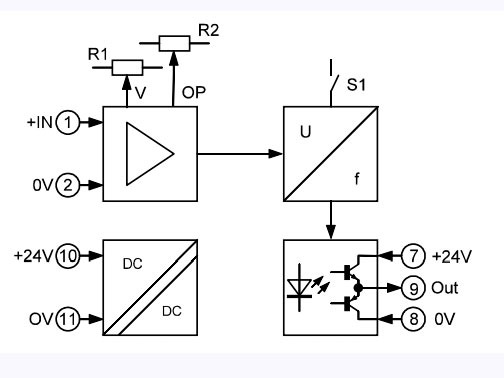

FW1 là bộ Analog to Frequency Converter, có nhiệm vụ chuyển đổi tín hiệu analog liên tục thành tín hiệu xung/tần số tương ứng. Thiết bị thường được sử dụng khi hệ thống điều khiển, hoặc bộ đếm chỉ nhận tín hiệu tần số hoặc xung, trong khi cảm biến đầu vào lại phát ra tín hiệu analog. Mức sai số của bộ FW1 chỉ là < 0, 01%, với thông số này thì tín hiệu được chuyển đổi gần như là chính xác tuyệt đối.

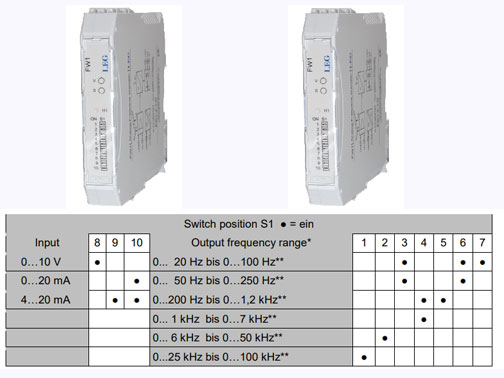

Dòng sản phẩm FW1 sẽ có các tùy chọn khác nhau, để đáp ứng từng ứng dụng có các tín hiệu đầu vào khác nhau, như model FW1-1-1 sẽ dùng cho tín hiệu 0-10V, FW1-1-2 dùng cho tín hiệu 0-20mA và 4-20mA,… nên chúng ta sẽ cần kiểm tra chính xác về yêu cầu hiện tại của các cảm biến đầu vào, để lựa chọn sản phẩm phù hợp nhất.
Các ưu điểm cũng như ứng dụng của bộ chuyển đổi tín hiệu analog sang tần số FW1:
Về ưu điểm của bộ chuyển đổi tín hiệu analog sang tần số FW1:
- Độ chính xác cao trong đo lường: FW1 được thiết kế theo tiêu chuẩn công nghiệp Đức, nên có độ sai số thấp và độ ổn định cao. Giúp hệ thống điều khiển hoạt động chính xác trong thời gian dài.
- Khả năng chống nhiễu tốt: Trong môi trường công nghiệp, nhiễu điện từ thường gây ảnh hưởng đến tín hiệu analog. Bộ FW1 giúp giảm nhiễu tín hiệu, tăng độ ổn định truyền dữ liệu, đảm bảo độ chính xác của hệ thống đo.
- Thiết kế nhỏ gọn, lắp đặt dễ dàng: FW1 được thiết kế để lắp đặt trên thanh DIN Rail, phù hợp với các tủ điện công nghiệp.
- Hoạt động ổn định trong môi trường công nghiệp: Thiết bị được thiết kế để hoạt động bền bỉ trong các điều kiện nhiệt độ công nghiệp, môi trường rung động, môi trường có nhiễu điện từ.
Ứng dụng của bộ chuyển đổi tín hiệu analog sang tần số FW1:
- Hệ thống điều khiển PLC: Chuyển đổi tín hiệu analog từ cảm biến sang tín hiệu tần số để PLC đọc xung.
- Hệ thống đo lưu lượng: Các cảm biến lưu lượng analog có thể được chuyển thành tín hiệu tần số để đo chính xác lưu lượng dòng chảy.
- Hệ thống giám sát năng lượng: Chuyển đổi tín hiệu analog thành tần số để truyền dữ liệu đến hệ thống SCADA.
- Dây chuyền sản xuất tự động: Thiết bị giúp kết nối cảm biến analog với bộ đếm hoặc bộ điều khiển tốc độ.
Các thông số kỹ thuật cơ bản của bộ chuyển đổi tín hiệu analog sang tần số FW1:
- Tín hiệu đầu vào: 0…10V, 0/4…20mA
- Tín hiệu đầu ra: 0…20Hz/100Hz 0…40Hz/200Hz 0…50Hz/250Hz 0…100Hz/500Hz 0…200Hz/1,2kHz 0…400Hz/2,4kHz,…
- Sai số tuyến tính: < 0,01%
- Hệ số nhiệt độ: < 0,015 % / K

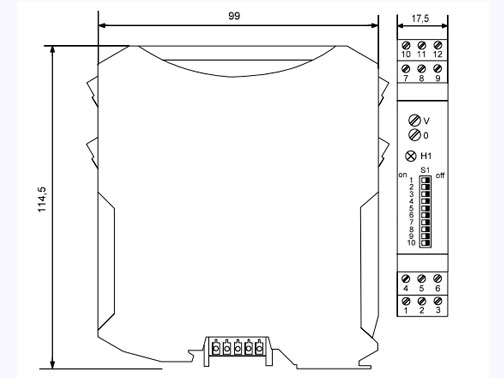

- Kích thước: Xem bản vẽ, đường kính thân máy 17,5mm, kích thước tổng thể 17,5×114,5×104,5mm (bao gồm cả đầu nối)
- Vật liệu: PA / V0
- Cấp bảo vệ: IP20
- Kết nối: Đầu nối kiểu vít M3, 0, 14 – 2,5mm², có thể uốn cong hoặc không uốn cong
- Lắp đặt: Gắn nhanh vào thanh ray tiêu chuẩn TS35
- Trọng lượng: 120g
- Nhiệt độ hoạt động: 0…50°C
- Nhiệt độ bảo quản: -25…+85°C, không được để ngưng tụ trước khi đưa vào sử dụng
- Chứng nhận CE: EN 61326-1, EN 61000-4-2/3*/4/5/6*, EN 61000-6-4
Khi cần sử dụng bộ chuyển đổi tín hiệu analog sang tần số FW1, quý khách hàng có thể liên hệ ngay với công ty Âu Mỹ, để được tư vấn và hỗ trợ tốt nhất.
