Bộ chuyển đổi tín hiệu DAT 10017 có 2 tuỳ chọn, bộ chuyển đổi DAT 10017 – I chuyên dùng cho chuyển đổi tín hiệu ± 20 mA và bộ chuyển đổi DAT 10017 – V dành cho chuyển đổi tín hiệu ±10 V. Cả 2 bộ đều dùng giao thức Modbus để truyền dữ liệu, dễ dàng tích hợp vào các hệ thống điều khiển như PLC, cấu hình và tuỳ chỉnh hiệu chuẩn thang đo đầu ra theo ý muốn thông qua phần mềm của hãng.
NỘI DUNG CHÍNH

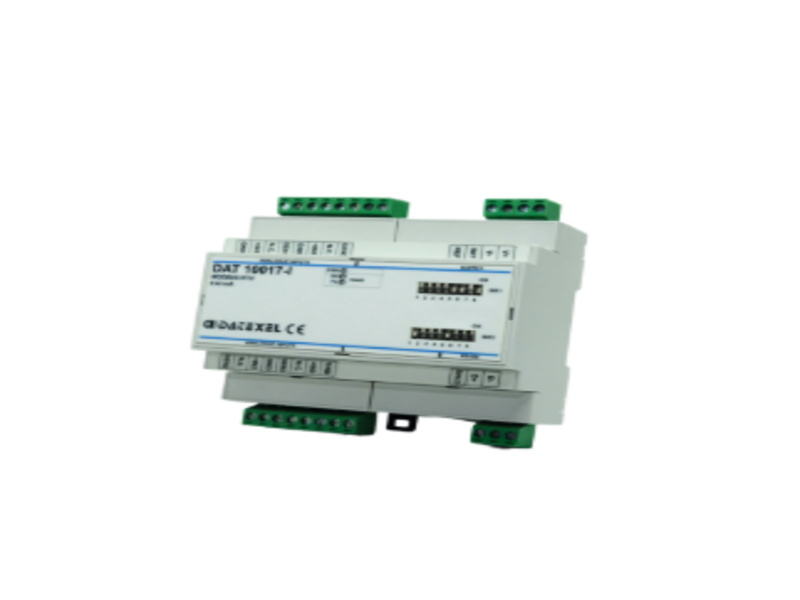

Mô tả chung về bộ chuyển đổi tín hiệu DAT 10017
Bộ chuyển đổi tín hiệu DAT 10017 chuyển đổi tối đa 8 tín hiệu đầu vào tương tự sang các đơn vị kỹ thuật ở định dạng số. Dữ liệu được truyền với giao thức MODBUS RTU /MODBUS ASCII qua mạng RS-485.
Có thể kết nối 8 tín hiệu dòng điện đầu vào lên đến ± 20 mA với bộ I và 8 tín hiệu điện áp lên đến ±10 V với bộ V. Bằng cách lập trình, có thể thực hiện việc chia tỷ lệ phép đo đầu vào lên đến ± 32768 điểm, lấy giá trị đo của kênh theo định dạng mong muốn trong các thanh ghi chuyên dụng.
Thiết bị đảm bảo độ chính xác cao và phép đo ổn định theo thời gian và nhiệt độ.
Để đảm bảo an toàn cho nhà máy, bộ cảnh báo hẹn giờ Watch-Dog được trang bị.
Việc cách ly giữa các bộ phận của mạch loại bỏ các hiệu ứng vòng tiếp đất, cho phép sử dụng thiết bị ngay cả trong điều kiện môi trường khắc nghiệt.

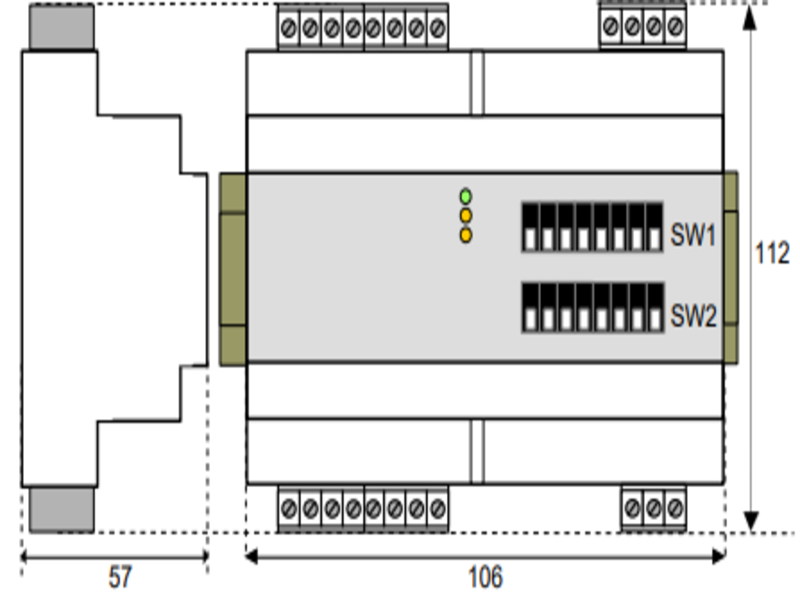

Thiết bị được đặt trong hộp nhựa DIN 6 module chống cháy để lắp trên ray DIN tiêu chuẩn EN-50022.
Thông số kĩ thuật bộ chuyển đổi tín hiệu DAT 10017
Loại thanh gắn: DIN
Cách ly: Có
Tính năng: 8 đầu vào
Phần mềm cấu hình: MODBUS 3000-10000
Giao tiếp: Modbus ASCII RS485, Modbus RTU RS485
Số lượng: 8 Đầu vào Analog
Loại đầu vào Analog: ± 20 mA với bộ I, ±10 V với bộ V
Hướng dẫn sử dụng bộ chuyển đổi tín hiệu DAT 10017
Trước khi lắp đặt thiết bị, vui lòng đọc phần “Hướng dẫn Lắp đặt”.
Có thể cấu hình thiết bị theo hai chế độ: bằng các công tắc DIP nằm ở mặt trước của thiết bị hoặc thông qua phần mềm sử dụng chế độ INIT.
Kết nối chân INIT với chân REF; khi bật nguồn, thiết bị sẽ tự động được thiết lập trong phần thiết lập cấu hình.

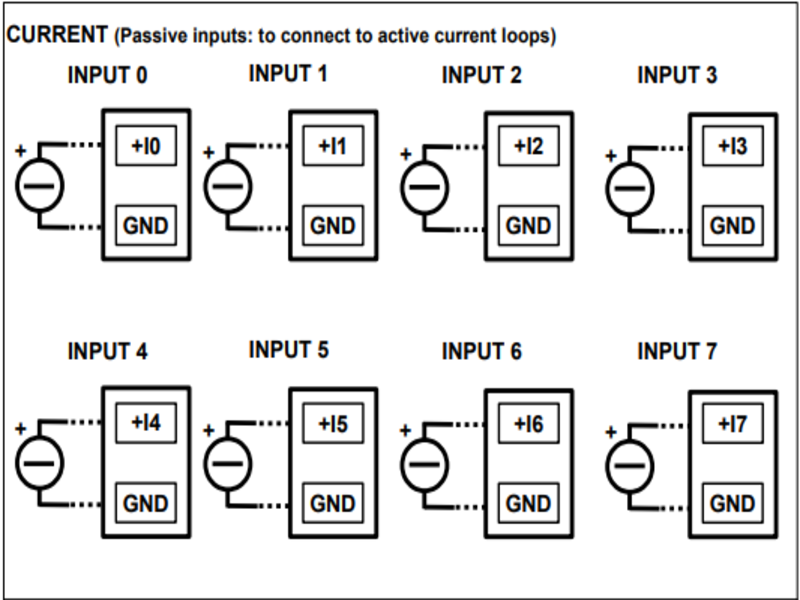

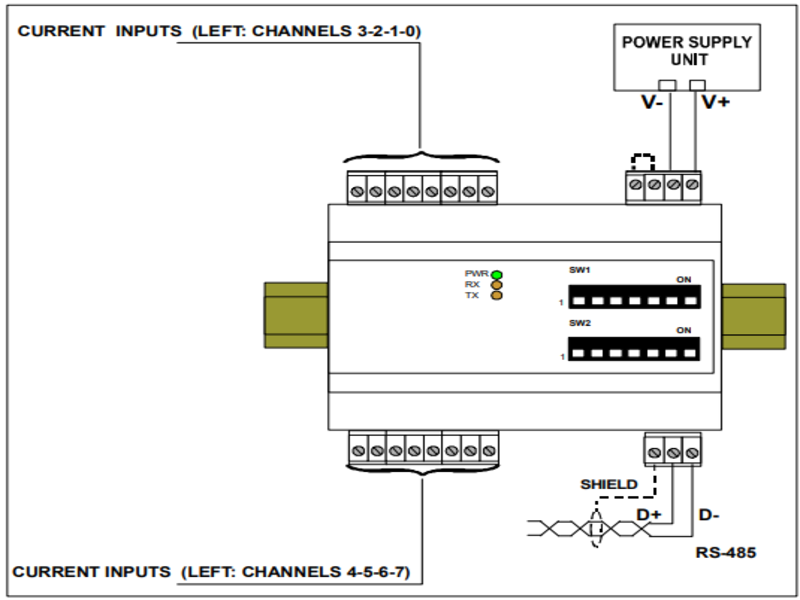

Kết nối nguồn điện, bus nối tiếp và đầu vào analog như được hiển thị trong phần “Đấu dây”.
Trạng thái đèn LED phụ thuộc vào tình trạng hoạt động của thiết bị: xem phần “Tín hiệu đèn” để kiểm tra trạng thái hoạt động của thiết bị.
Để thực hiện các thao tác cấu hình và hiệu chuẩn, hãy đọc hướng dẫn trong Hướng dẫn Sử dụng của thiết bị.
Để đơn giản hóa việc xử lý hoặc thay thế thiết bị, có thể tháo các chân kết nối có dây ngay cả khi thiết bị đang được cấp nguồn.
Ứng dụng bộ chuyển đổi tín hiệu DAT 10017
Kết nối cảm biến: Bộ chuyển đổi tín hiệu DAT 10017 được dùng để thu thập dữ liệu từ các loại cảm biến công nghiệp như: cảm biến áp suất, cảm biến lưu lượng, cảm biến nhiệt độ, cảm biến mức.
Truyền thông tin: Bộ chuyển đổi tín hiệu DAT 10017 cho phép tích hợp các tín hiệu dòng điện analog vào hệ thống điều khiển trung tâm (như PLC, DCS, SCADA, PC công nghiệp) vốn chỉ giao tiếp bằng giao thức kỹ thuật số (Modbus).
Cách ly: Với khả năng cách ly điện 3-ways 1500 Vac, thiết bị bảo vệ các mạch điện tử nhạy cảm khỏi nhiễu điện, vòng lặp đất (ground-loop) và điện áp cao, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
