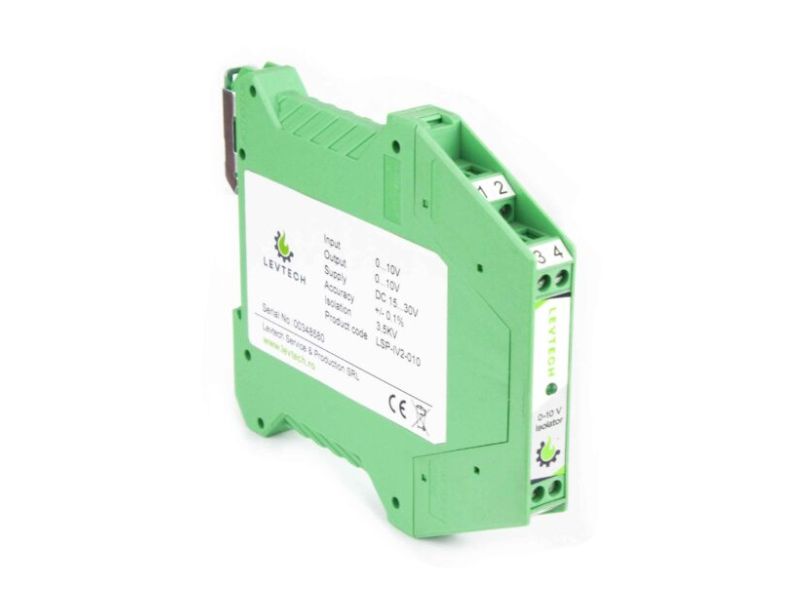

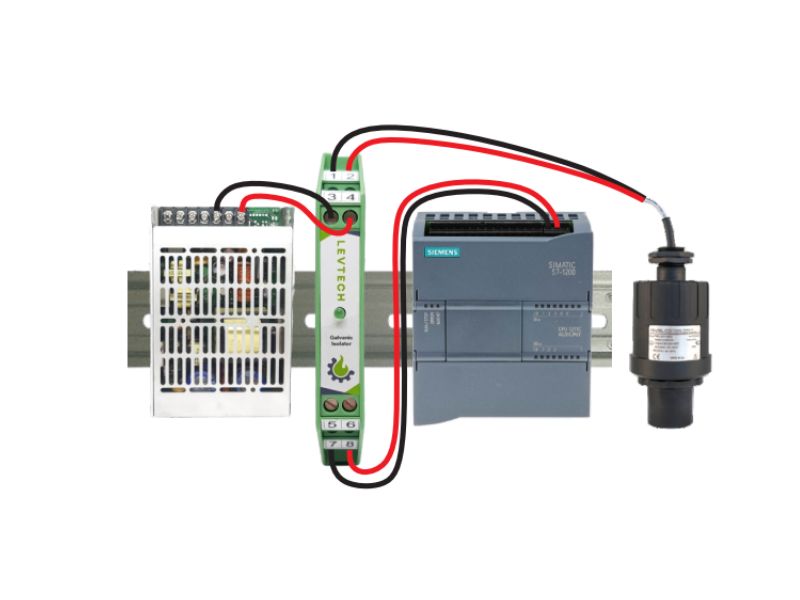

Bộ cách ly tín hiệu LSP-IV2 được thiết kế để tạo ra sự cách ly điện hóa giữa bộ truyền và bộ xử lý (PLC). Bộ cách ly này là bộ cách ly điện hóa 3 điểm, có nghĩa là đầu vào, đầu ra và nguồn điện được tách biệt với nhau. Thiết bị này phù hợp với bất kỳ ứng dụng công nghiệp nào sử dụng tín hiệu tương tự 0-10V hoặc 0-5V. Mô-đun đảm bảo cách ly 3500VDC và giảm tác động của nhiễu và chênh lệch điện thế đất. Bộ cách ly phải được đặt hàng theo loại đầu vào. Chúng được sử dụng rộng rãi trong các hệ thống tự động hóa, nơi các thiết bị hiện trường được kết nối với PLC trên tín hiệu tương tự 0-10V hoặc 0-5V và có chênh lệch điện thế.
NỘI DUNG CHÍNH
Mô tả Bộ cách ly tín hiệu LSP-IV2:
Galvanic Isolator là bộ tách tín hiệu analog để giao tiếp giữa các máy phát và Bộ điều khiển logic lập trình (PLC). Nó xử lý tín hiệu analog 0-10V hoặc 0-5V, giảm nhiễu và xử lý chênh lệch điện thế đất. Thiết bị được bao bọc trong hộp có xếp hạng IP40 và phù hợp với các lắp đặt thanh ray DIN TS-35. Nó có cách ly ba chiều, 3500VDC để bảo vệ chống lại nhiễu điện. Được hiệu chuẩn với độ chính xác +/- 0,1%, nó có các đầu nối vít và đèn LED nguồn. Được sản xuất tại EU, bộ cách ly góp phần vào hiệu quả của hệ thống tự động hóa.
Bộ cách ly Galvanic: Không thể thiếu cho các ứng dụng công nghiệp
Galvanic Isolator LSP-IV2 là một công cụ quan trọng trong lĩnh vực công nghiệp, đóng vai trò là một đường dẫn đáng tin cậy giữa các máy phát và các đơn vị xử lý, đặc biệt là Bộ điều khiển logic khả trình (PLC). Nó không chỉ là một bộ cách ly; nó là một Galvanic Isolator cho PLC, đảm bảo tính toàn vẹn của tín hiệu tương tự 0-10V hoặc 0-5V và giảm tác động của nhiễu và chênh lệch điện thế đất. Tính năng này rất quan trọng đối với PLC, nơi độ chính xác của tín hiệu là tối quan trọng.
Bộ cách ly tín hiệu LSP-IV2 được thiết kế và lắp đặt chắc chắn:
Được chế tạo để chịu được nhiều môi trường công nghiệp khác nhau, bộ cách ly tín hiệu LSP-IV2 được bọc trong vỏ IP40 để bảo vệ. Thiết kế chắc chắn đảm bảo nó có thể hoạt động tối ưu ngay cả trong những điều kiện khó khăn. Thiết bị được thiết kế để lắp trên thanh ray DIN TS-35, giúp lắp đặt dễ dàng
Cách ly Galvanic cho hệ thống tự động hóa
Trong lĩnh vực hệ thống tự động hóa, LSP-IV2 đóng vai trò then chốt. Nó cung cấp Galvanic Isolation, đảm bảo hoạt động trơn tru và không bị gián đoạn. Bằng cách cô lập đầu vào, đầu ra và nguồn điện với nhau, giảm thiểu sự khác biệt tiềm ẩn có thể làm gián đoạn hiệu suất hệ thống.
Độ chính xác và tính năng thân thiện với người dùng
LSP-IV2 được hiệu chuẩn tại nhà máy, đảm bảo độ chính xác +/-0,1%. Độ chính xác này khiến nó trở thành lựa chọn đáng tin cậy cho các ngành công nghiệp mà ngay cả độ lệch nhỏ nhất cũng có thể gây ra hậu quả đáng kể. Galvanic Isolator thân thiện với người dùng, có các đầu nối vít để kết nối dễ dàng và đèn LED chỉ báo nguồn để kiểm tra trạng thái nhanh chóng. Nó hoạt động trên điện áp cung cấp 24VDC, nâng cao hơn nữa tiện ích của nó.
Cách ly ba chiều và cách ly 3500VDC

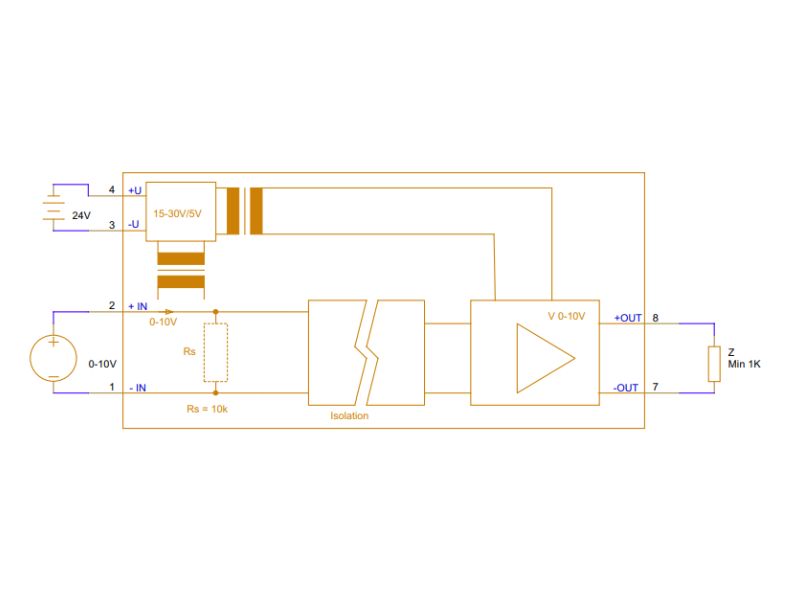

LSP-IV2 cung cấp khả năng cách ly ba chiều, tách biệt đầu vào, đầu ra và nguồn điện. Nó cũng cung cấp khả năng cách ly 3500VDC, nâng cao hơn nữa độ tin cậy của nó trong các ứng dụng công nghiệp.
Tính năng đặc trưng của Bộ cách ly tín hiệu LSP-IV2:
- Cách Ly 3 điểm
- Cách ly 3500VDC
- Lắp thanh ray DIN TS-35
- Độ chính xác +/-0,1%
- Vỏ Ip40
- Đầu nối vít
- Đèn LED báo nguồn
- Đầu vào và đầu ra tương tự 0-10V hoặc 0-5V
- Hiệu chuẩn tại nhà máy
- Sản xuất tại EU
Thông số kỹ thuật Bộ cách ly tín hiệu LSP-IV2:
- Cân nặng 82g

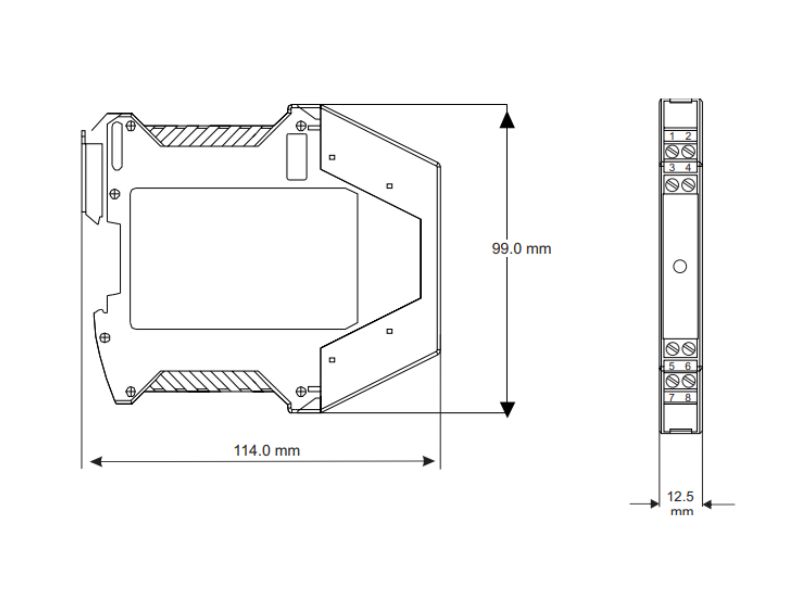

- Kích thước 99 × 114 × 12,5mm
- Điện áp cung cấp 16 đến 30VDC
- Tiêu thụ điện năng 25mA
- Đầu vào:0-10V hoặc 0-5V
- Đầu ra:0-10V hoặc 0-5V
- Cách ly bằng điện:3500VDC
- Độ chính xác đầu ra:0,10%
- Lỗi tuyến tính:<0,1%

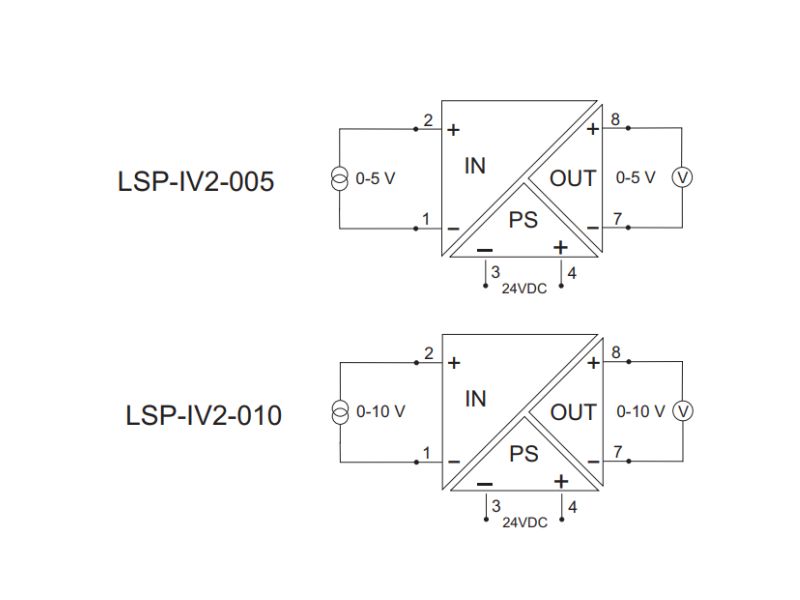

- Kiểu: 0-5V, 0-10V
- Lớp IP :IP40
- Lắp đặt:Thanh ray DIN TS-35
- Bảo vệ phân cực ngược:ĐÚNG
- Điện trở đầu vào:10kΩ
- Điện trở đầu ra:>1kΩ
- Điện áp cách ly làm việc:400 VRMS
- Số lượng đầu vào:1
- Số lượng đầu ra:1
- Tần suất giới hạn :100 Hz
- Thời gian phản hồi: 0.8 mili giây
Lắp đặt Bộ cách ly tín hiệu LSP-IV2:
Mô-đun được thiết kế để lắp đặt theo chiều dọc trên thanh ray DIN TS-35. Để có hiệu suất và thời gian sử dụng mô-đun tốt nhất, tránh đặt các vật cản trở thông gió. Không bao giờ lắp đặt mô-đun gần nguồn nhiệt.
Lắp đặt trên thanh ray DIN TS-35 Lắp mô-đun vào thanh ray:
- Chèn mô-đun vào thanh ray:
1) Gắn mô-đun vào phần dưới của thanh ray.
2) Nhấn mô-đun lên trên.
- Tháo mô-đun khỏi thanh ray:
1) Dùng tua vít để tạo lực đòn bẩy như minh họa ở hình bên phải bên dưới.
2) Nhấn mô-đun xuống dưới
Kết nối với đầu vít:
Mô-đun này được thiết kế cho các kết nối điện đầu cuối loại vít. Tiến hànhnhư sau để tạo kết nối:
1) Tước dây cáp 8mm.
2) Đưa tua vít vào lỗ và tháo vít ra.
3) Luồn cáp vào lỗ tròn.
4) Một lần nữa, sử dụng tua vít để vặn chặt vít.
5) Tháo tua vít ra và đảm bảo rằng cáp được cố định chặt trongphần cuối.
Vận hành và bảo trì Bộ cách ly tín hiệu LSP-IV2:
Hoạt động
Bộ cách ly này không yêu cầu người dùng phải điều chỉnh trong quá trình vận hành. Nó đi kèm với hiệu chuẩn tại nhà máy, sẵn sàng sử dụng.
Nếu bộ cách ly không hoạt động, hãy kiểm tra xem có kết nối nào bị hỏng không. Trong trường hợp không may bộ cách ly không hoạt động, bạn nên trả lại cho nhà cung cấp để sửa chữa hoặc thay thế.
Bảo trì
Levtech đề xuất kiểm tra nhanh độ kín của thiết bị đầu cuối và tình trạng chung của thiết bị. Luôn luôn tuân thủ mọi yêu cầu của trang web về bảo trì theo chương trình.
Để biết thêm thông tin chi tiết về Bộ cách ly tín hiệu LSP-IV2 , hãy liên hệ Ms Hanh 0934811476
