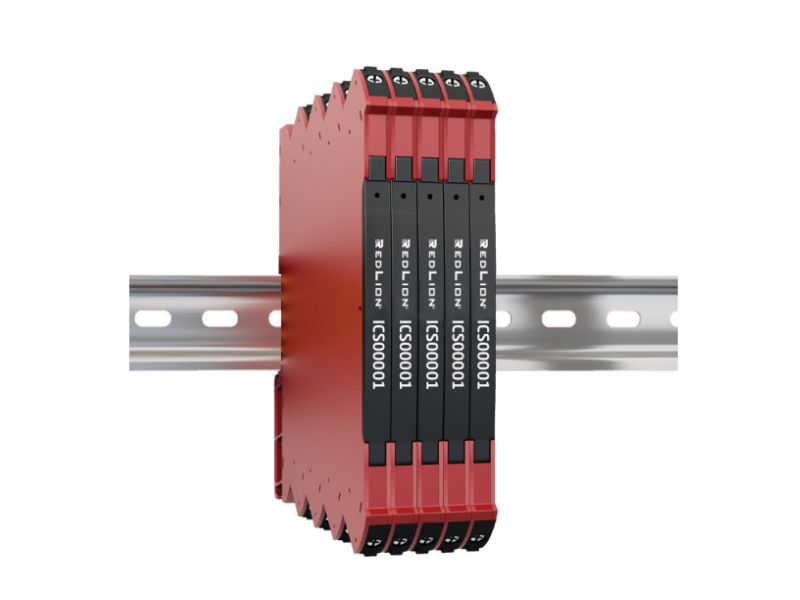

Bộ chuyển đổi tín hiệu ICS00001

Bộ chuyển đổi tín hiệu ICS00001 là bộ cách ly và chuyển đổi đa năng hiệu suất cao và độ chính xác cao dành cho nguồn điện cố định 24 VDC, có thể được sử dụng cho nhiều mục đích khác nhau. Thích hợp cho việc chuyển đổi và cách ly điện hóa.

Ứng dụng của Bộ chuyển đổi tín hiệu ICS00001:

Bộ chuyển đổi tín hiệu ICS00001 được thiết kế cho các ngành công nghiệp tự động hóa và quy trình. ICS là kết quả của quá trình phát triển và thử nghiệm chuyên sâu, rất phù hợp cho việc chuyển đổi và cách ly điện hóa trong các ứng dụng sau:

• Cách ly và chuyển đổi 1:1 tín hiệu dòng điện trong phạm vi 0…20 mA.
• Cách ly và chuyển đổi tín hiệu DC chuẩn.
• Bộ cấp nguồn và bộ cách ly tín hiệu cho máy phát 2 dây.
• Cô lập và tách tín hiệu DC chuẩn.
• Lắp đặt tại ATEX Ex zone 2 / IECEx zone 2 / UKEX zone 2.
• Phù hợp với môi trường có ứng suất rung động cao

Giới thiệu chung về của Bộ chuyển đổi tín hiệu ICS00001:

• Khối lượng tịnh (g) 70.023265
• Trọng lượng đóng gói (g) 70.023265
• Nhiệt độ hoạt động °C Tối thiểu -25
• Nhiệt độ hoạt động °C Tối đa 70
• Nhiệt độ bảo quản °C Tối thiểu -40
• Nhiệt độ bảo quản °C Tối đa 85
• Độ ẩm tương đối < 95% RH (không điều hòa)
• Điện áp đầu vào (V) 16,8 đến 31,2 VDC
• Độ cao lắp đặt tối đa(m) 2000

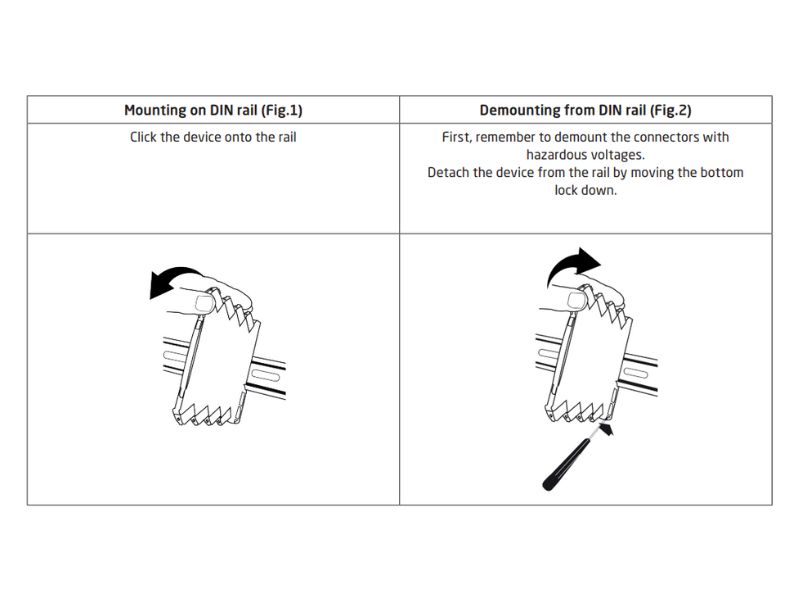

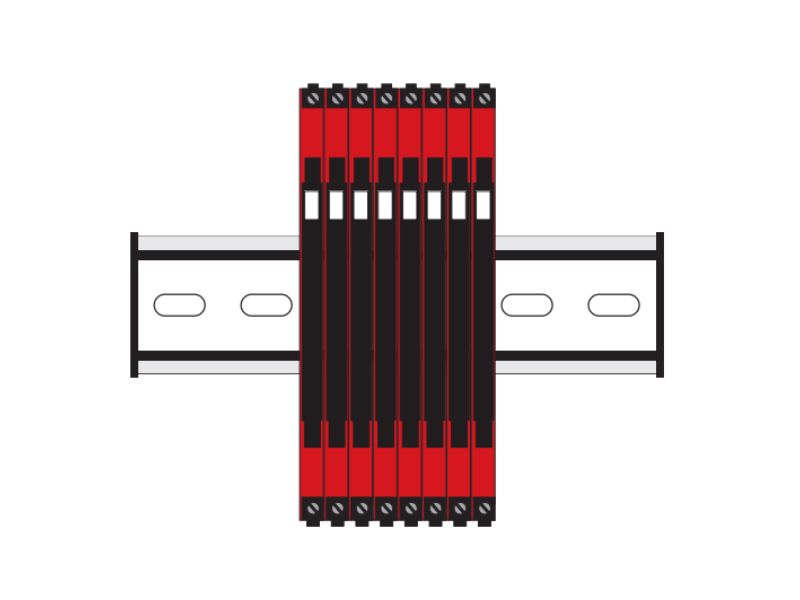

• Lắp đặt: Lắp trên thanh ray DIN (có kèm giá đỡ)

Đặc điểm kỹ thuật của Bộ chuyển đổi tín hiệu ICS00001:

Điều kiện môi trường:

• Nhiệt độ hoạt động . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -25°C đến +70°C
• Nhiệt độ bảo quản . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40°C đến +85°C
• Nhiệt độ hiệu chuẩn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20…28°C
• Độ ẩm tương đối . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 95% RH (không điều hòa)
• Cấp độ bảo vệ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP20
• Lắp đặt ở mức độ ô nhiễm 2 và mức quá áp II.

Thông số kỹ thuật cơ khí:

• Kích thước (HxWxD). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113×6.1x115mm
• Trọng lượng khoảng . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 70 g
• Loại đường ray DIN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DIN EN 60715 – 35 mm
• Kích thước dây . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,13…2,5 mm2 / AWG 26…12 dây xoắn
• Mô-men xoắn đầu vít . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 Nm
• Rung động . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IEC 60068-2-6
• 2…25 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±1,6 mm
• 25…100 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±4 g

Thông số kỹ thuật đầu vào và đầu ra của Bộ chuyển đổi tín hiệu ICS00001:

Đầu vào hiện tại:

• Phạm vi đo lường . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0…23 mA
• Phạm vi đo lường có thể lập trình . . . . . . . . . . . . . . . . . . . . . . . . 0…20 và 4…20 mA
• Sụt áp đầu vào . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 1,5 VDC
• Điện trở đầu vào . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Danh nghĩa 20 Ω + PTC 50 Ω
• Điện áp đầu vào:
• Phạm vi đo lường . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0…10,25 VDC
• Phạm vi đo có thể lập trình . . . . . . . . . . . . . . . . . . . . . . . . . . 0…10 / 2…10 / 0…5 / 1…5 VDC
• Điện trở đầu vào . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 500 kΩ

Đầu ra hiện tại:

• Phạm vi tín hiệu (khoảng) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0…23 mA
• Phạm vi tín hiệu có thể lập trình . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0…20 / 4…20 mA
• Trọng tải . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 Ω mỗi kênh
• Độ ổn định tải . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 0,002% của nhịp / 100 Ω
• Giới hạn dòng điện . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 28 mA

Điện áp đầu ra:

• Phạm vi tín hiệu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0…10 VDC
• Phạm vi tín hiệu có thể lập trình . . . . . . . . . .  . . . . . 0…10 / 2…10 / 0…5 / 1…5 VDC
• Tải (tối thiểu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >10 kΩ

Đặc điểm nổi bật của Bộ chuyển đổi tín hiệu ICS00001:

Bộ cách ly cấp nguồn vòng đầu vào kênh đơn

• Bộ cách ly nguồn vòng đầu vào 1:1 của tín hiệu dòng điện trong phạm vi 0(4) đến 20 mA

Được thiết kế cho môi trường khắc nghiệt

• Được thiết kế để mang lại hiệu suất vượt trội trong môi trường khắc nghiệt. Phù hợp với môi trường có ứng suất rung động cao. Nhiệt độ hoạt động từ -25 đến 70 °C.

Cấu hình đơn giản

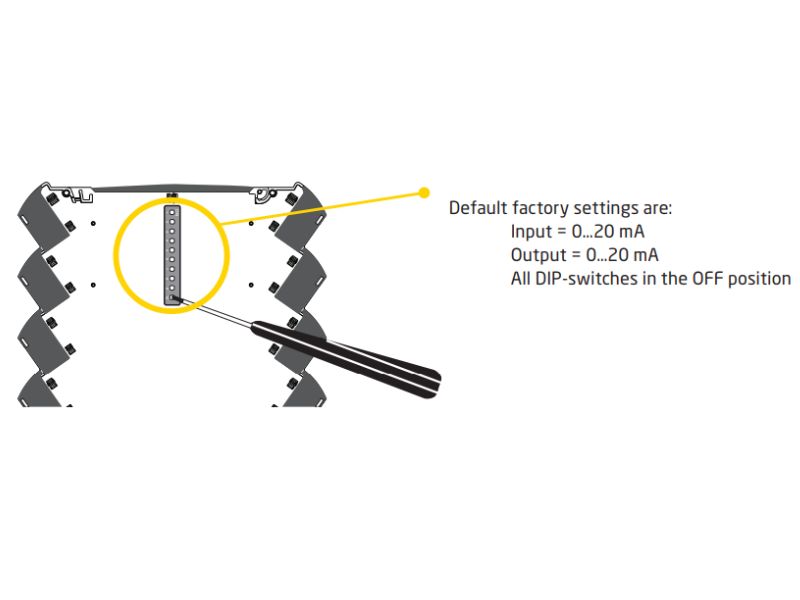

• Dễ dàng cấu hình bằng cách sử dụng công tắc DIP.

Bị cô lập hoàn toàn

• Cách ly và chuyển đổi/tách tín hiệu DC tiêu chuẩn. Bộ cấp nguồn và cách ly tín hiệu cho bộ phát 2 dây.

Được chứng nhận trong ngành

• Đạt chứng nhận UL và ATEX/IECEx. Vị trí nguy hiểm Loại 1, Phân khu 2 hoặc Vùng 2.

Observed authority requirements:

• EMC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014/30/EU & UK SI 2016/1091
• LVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014/35/EU & UK SI 2016/1101
• RoHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2011/65/EU & UK SI 2012/3032
• ATEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zone 2

Approvals:

• c UL us, UL 61010-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E179259

I.S. / Ex approvals:

• ATEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zone 2
• IECEx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DEK 19.0002X
• UKEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DEK21UKEX0055X

Thông số kỹ thuật điện chung của Bộ chuyển đổi tín hiệu ICS00001:

• Điện áp cung cấp, DC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16,8…31,2 VDC
• Điện áp cách ly, thử nghiệm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 kVAC
• Điện áp cách ly làm việc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 VAC (được gia cố) /
• 250 VAC (Khu 2, Phân khu 2)
• Cách ly kép . …
• Động lực tín hiệu, đầu vào / đầu ra . . . . . . . . . . . . . . . . . . . . . . . Chuỗi tín hiệu tương tự
• Tỷ số tín hiệu/nhiễu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tối thiểu 60 dB
• Tần số cắt (3 dB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 100 Hz
• Thời gian phản hồi (0…90%, 100…10%):
• Đầu vào mA / V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 7 ms
• Độ chính xác . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < ±0,05% của nhịp
• Hệ số nhiệt độ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < ±0,01% của khoảng / ˚C

Để biết thêm chi tiết về Bộ chuyển đổi tín hiệu ICS00001 , hãy liên hệ Ms. Hạnh 0934811476
