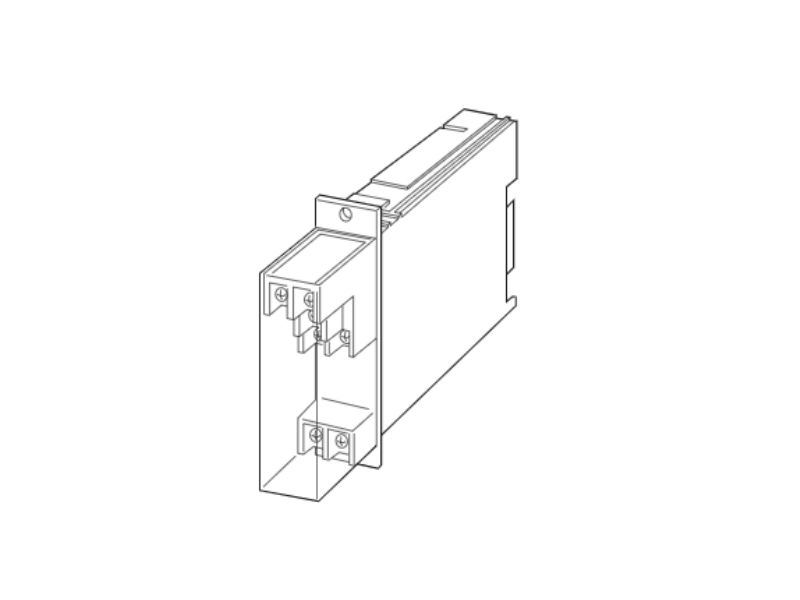

Bộ chuyển đổi tín hiệu nhiệt độ 10RK thuộc dòng series 10-RACK, có độ phản hồi nhanh. Đây là thiết bị có nguồn gốc Nhật Bản, đảm bảo về hiệu suất hoạt động. Gồm 1 input và 2 output.
NỘI DUNG CHÍNH
Chức năng & Tính năng của Bộ chuyển đổi tín hiệu nhiệt độ 10RK:
- Chấp nhận đầu vào trực tiếp từ RTD và cung cấp hai tín hiệu quy trình tiêu chuẩn
- Tuyến tính hóa
- Bảo vệ kiệt sức
- Đầu ra kênh thứ hai tùy chọn có sẵn ở các thiết bị đầu cuối phía trước và ở đầu nối Standard Rack
Ứng dụng điển hình
- Chuyển đổi thành tín hiệu tiêu chuẩn
- Nhà máy điện

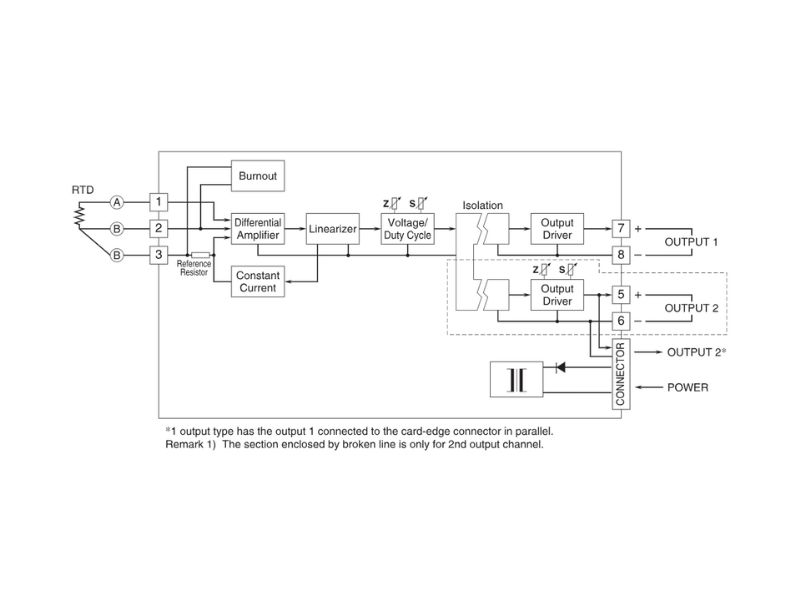

Mô tả chung của Bộ chuyển đổi tín hiệu nhiệt độ 10RK:
[1] ĐẦU VÀO RTD (4 dây)
- 1: JPt 100 (JIS’89) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 3: Điểm 100 (JIS’89) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 4: Pt 100 (JIS’97, IEC) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 5: Pt 50 Ω (JIS’81) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 60°C, 108°F)
- 6: Ni 508,4 Ω(Phạm vi sử dụng: -50 đến +200°C, -58 đến +392°F; khoảng nhiệt độ tối thiểu: 20°C, 36°F)
- 0: Chỉ định
- Lưu ý: Tham khảo ý kiến của chúng tôi về RTD 2 dây
[2] ĐẦU RA 1
Current
- A: 4 – 20 mA DC (Trở kháng tải tối đa 600 Ω)
- B: 2 – 10 mA DC (Trở kháng tải tối đa 1200 Ω)
- C: 1 – 5 mA DC (Điện trở tải tối đa 2400 Ω)
- D: 0 – 20 mA DC (Trở kháng tải tối đa 600 Ω)
- E: 0 – 16 mA DC (Trở kháng tải tối đa 750 Ω)
- F: 0 – 10 mA DC (Trở kháng tải tối đa 1200 Ω)
- G: 0 – 1 mA DC (Điện trở tải tối đa 12 kΩ)
Voltage
- 1: 0 – 10 mV DC (Điện trở tải 10 kΩ tối thiểu)
- 2: 0 – 100 mV DC (Điện trở tải 100 kΩ phút.)
- 3: 0 – 1 V DC (Điện trở tải 100 Ω tối thiểu)
- 4: 0 – 10 V DC (Điện trở tải 1000 Ω tối thiểu)
- 5: 0 – 5 V DC (Trở kháng tải tối thiểu 500 Ω)
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 500 Ω)
[3] ĐẦU RA 2
- 0: Không có
- Điện áp
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 5000 Ω)
POWER INPUT
- Nguồn DC
- R: 24V DC
- (Dải điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10 % trang/p.)
Đặc điểm kỹ thuật chung của Bộ chuyển đổi tín hiệu nhiệt độ 10RK:

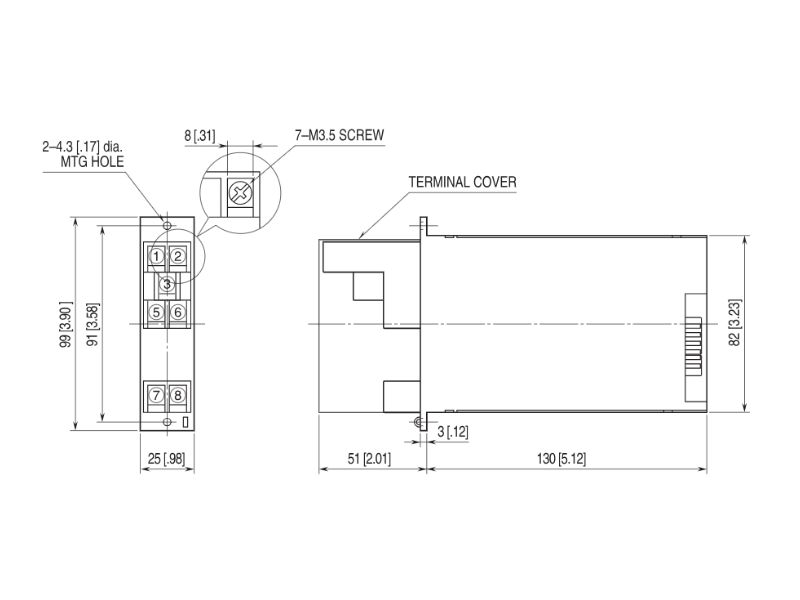

- Lắp đặt: Gắn trên giá đỡ; truy cập thiết bị đầu cuối thông qua các thiết bị đầu cuối vít ở phía trước và qua đầu nối cạnh thẻ ở phía sau; vỏ thiết bị đầu cuối được cung cấp
- Kết nối:
- đầu vào: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m)
- đầu ra: Đầu nối cạnh thẻ và đầu nối vít M3.5 (mô-men xoắn 0,8 N·m)
- Đầu vào nguồn: Được cung cấp từ đầu nối cạnh thẻ
- Thiết bị đầu cuối vít: Thép mạ niken
- Vật liệu vỏ: Nhựa chống cháy (màu đen)
- Cách ly: Đầu vào thành đầu ra 1 đến đầu ra 2 thành nguồn
- Đầu ra quá mức: Xấp xỉ. -10 đến +120 % ở 1 – 5 V
- Điều chỉnh bằng không: -5 đến +5 % (phía trước)
- Điều chỉnh nhịp: 95 đến 105 % (phía trước)
- Tuyến tính hóa: Tiêu chuẩn
Thông số đầu vào của Bộ chuyển đổi tín hiệu nhiệt độ 10RK:
- Điện trở dây dẫn tối đa: 20 Ω mỗi dây (3 dây)
- Cảm biến hiện tại: 2 mA
Cài đặt của Bộ chuyển đổi tín hiệu nhiệt độ 10RK:
- Mức tiêu thụ hiện tại: Xấp xỉ. 35 mA với điện áp đầu ra 1
- Xấp xỉ. 55 mA với đầu ra hiện tại 1
- Nhiệt độ hoạt động: -5 đến +55°C (23 đến 131°F)
- Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)

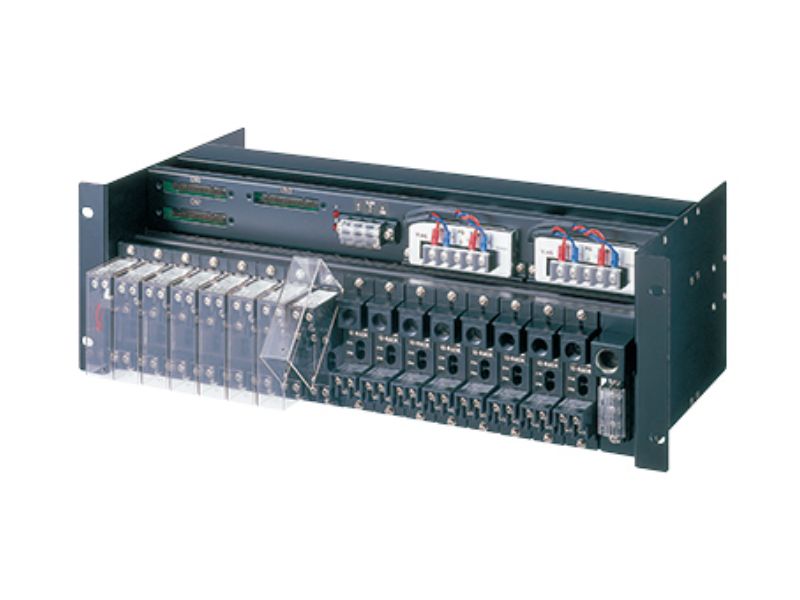

- Gắn: Giá tiêu chuẩn 10BXx
- Cân nặng: 200 g (0,44 lb)
Hiệu suất của Bộ chuyển đổi tín hiệu nhiệt độ 10RK:
- Sự chính xác: ±0,2 %
- Nhiệt độ. hệ số: ±0,015 %/°C (±0,008 %/°F)
- Thời gian đáp ứng: Khoảng. 25 mili giây. (0 – 90%)
- Phản ứng kiệt sức: 10 giây.
- Hiệu ứng điện áp đường dây: ±0,1 % trên dải điện áp
- Điện trở cách điện: ≥ 100 MΩ với 500 V DC
- Độ bền điện môi: 500 V AC @ 1 phút
- (đầu vào thành đầu ra 1 đến đầu ra 2 thành nguồn)
- 1500 V AC @ 1 phút (đầu vào hoặc đầu ra hoặc cấp nguồn xuống đất)
