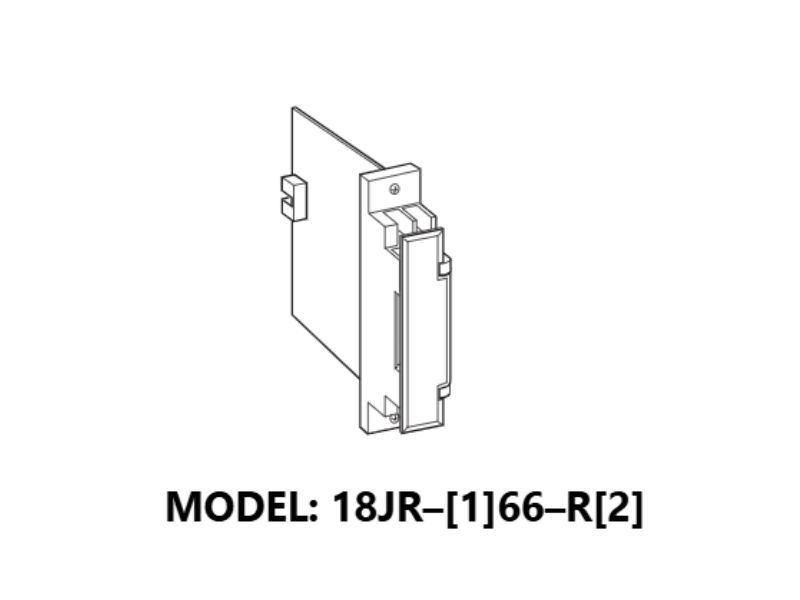

Bộ chuyển đổi tín hiệu nhiệt độ 18JR là sản phẩm thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK. Đây là sản phẩm có nguồn gốc Nhật Bản, nhận đầu vào RTD trực tiếp cho ra 2 đầu ra, mang hiệu suất hoạt động cao.
NỘI DUNG CHÍNH
Chức năng & Tính năng của Bộ chuyển đổi tín hiệu nhiệt độ 18JR:
- Chấp nhận đầu vào trực tiếp từ RTD và cung cấp hai tín hiệu quy trình tiêu chuẩn
- Dựa trên bộ vi xử lý
- Phạm vi nhiệt độ lập trình tại hiện trường
- Tuyến tính hóa
- Bảo vệ kiệt sức
- Kiểm tra vòng lặp thông qua lập trình viên cầm tay PU-2x
- Đầu ra kênh thứ hai có sẵn ở các thiết bị đầu cuối phía trước và ở đầu nối Standard Rack
Ứng dụng điển hình
- Lý tưởng cho phụ tùng thay thế nhanh chóng

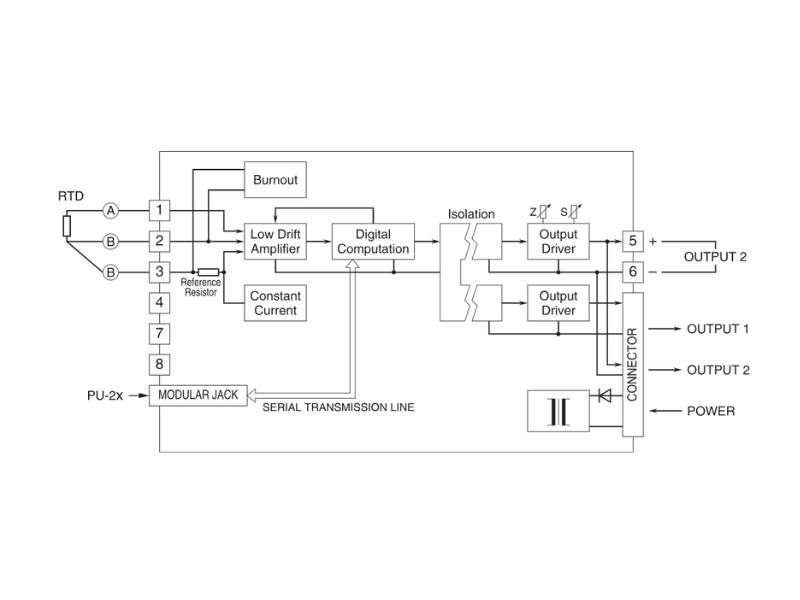

Mô tả chung của Bộ chuyển đổi tín hiệu nhiệt độ 18JR:
[1] ĐẦU VÀO RTD (2 hoặc 3 dây)
- 1: JPt 100 (JIS’89) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 3: Điểm 100 (JIS’89) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 4: Pt 100 (JIS’97, IEC) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 5: Pt 50 Ω (JIS’81) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 60°C, 108°F)
- 6: Ni 508,4 Ω (Phạm vi sử dụng: -50 đến +200°C, -58 đến +392°F; khoảng nhiệt độ tối thiểu: 20°C, 36°F)
- 0: Mặc định
[2] ĐẦU RA 1
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
[3] ĐẦU RA 2
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
ĐIỆN ĐẦU VÀO
- Nguồn DC
- R: 24V DC
- (Dải điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10 % trang/p.)
Đặc điểm kỹ thuật chung của Bộ chuyển đổi tín hiệu nhiệt độ 18JR:

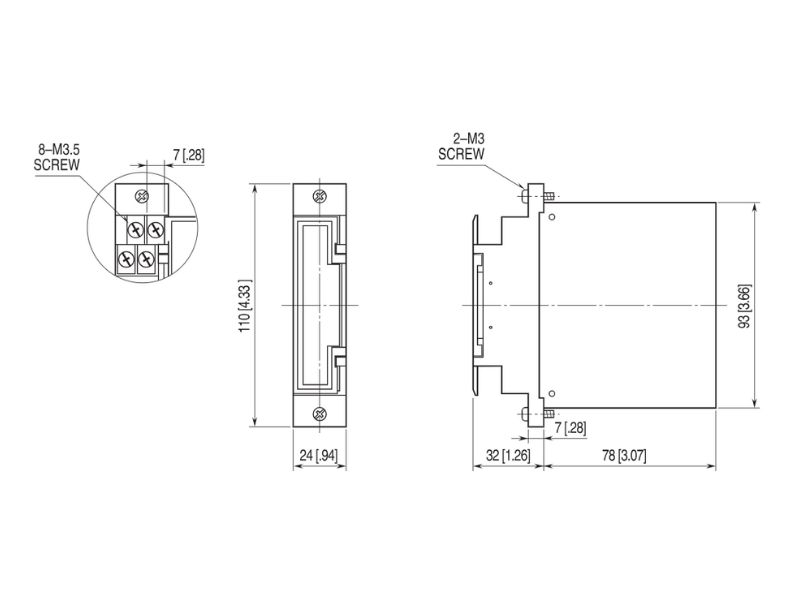

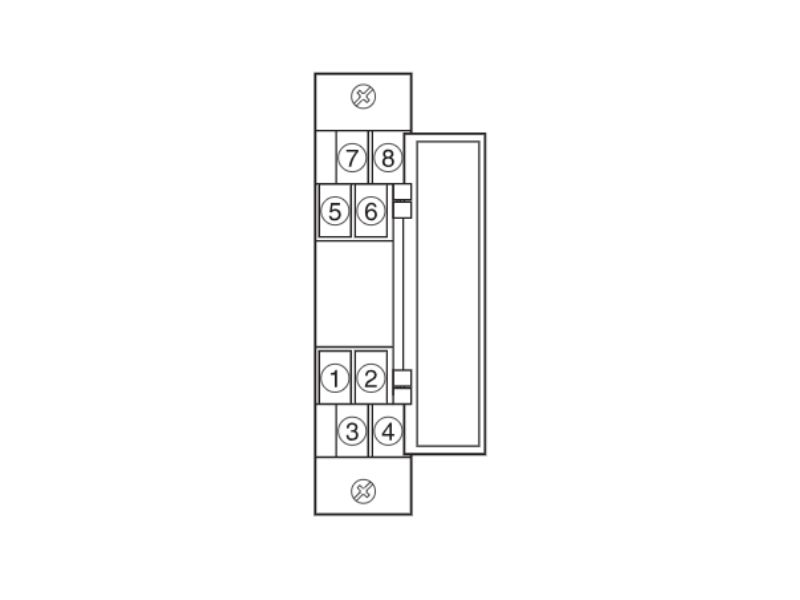

- Lắp đặt: Gắn trên giá đỡ; truy cập thiết bị đầu cuối thông qua các thiết bị đầu cuối vít ở mặt trước và đầu nối ở phía sau; vỏ thiết bị đầu cuối được cung cấp
- Kết nối
- Đầu vào: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m)
- Đầu ra 1: Đầu nối
- Đầu ra 2: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m)
- và đầu nối
- Đầu vào nguồn: Được cung cấp từ đầu nối
- Thiết bị đầu cuối vít: Thép mạ niken
- Sự cách ly: Đầu vào thành đầu ra 1 đến đầu ra 2 thành nguồn
- Đầu ra quá mức: Xấp xỉ. -10 đến +120 % ở 1 – 5 V
- Tuyến tính hóa: Tiêu chuẩn
- Điều chỉnh: Bộ lập trình (model: PU-2x); Loại RTD (chỉ từ Pt 100 đến JPt 100), nhiệt độ. phạm vi, số 0 và khoảng, mô phỏng đầu ra, v.v.
- (Tham khảo hướng dẫn sử dụng JXCON để biết các điều chỉnh có thể định cấu hình với JXCON.)
Thông số đầu vào của Bộ chuyển đổi tín hiệu nhiệt độ 18JR:
- Điện trở dây dẫn tối đa: 20 Ω mỗi dây (3 dây)
- Cảm biến hiện tại: 2 mA
- Nếu không được chỉ định, phạm vi đầu vào sẽ được hiển thị bên dưới.
- 1: JPt 100 (JIS ’89) 0 – 100°C
- 3: Pt 100 (JIS ’89) 0 – 100°C
- 4: Pt 100 (JIS ’97, IEC) 0 – 100°C
- 5: Pt 50 Ω (JIS ’81) 0 – 200°C
- 6: Ni 508,4 Ω 0 – 100°C
Cài đặt của Bộ chuyển đổi tín hiệu nhiệt độ 18JR:
- Mức tiêu thụ hiện tại: Xấp xỉ. 60 mA
- Nhiệt độ hoạt động: -5 đến +55°C (23 đến 131°F)
- Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
- Gắn: Giá tiêu chuẩn 18BXx hoặc 18KBXx
- Trọng lượng: 150 g (0,33 lb)
Hiệu suất của Bộ chuyển đổi tín hiệu nhiệt độ 18JR:
- Sự chính xác: ±0,1 % hoặc ±0,1°C (±0,18°F), tùy theo giá trị nào lớn hơn
- Nhiệt độ. hệ số: ±0,015 %/°C (±0,008 %/°F)
- Thời gian đáp ứng: ≤ 0,5 giây. (0 – 90%)
- Phản ứng kiệt sức: 10 giây.
- Hiệu ứng điện áp đường dây: ±0,1 % trên dải điện áp
- Điện trở cách điện: ≥ 100 MΩ với 500 V DC
- Độ bền điện môi: 1500 V AC @ 1 phút (đầu vào thành đầu ra 1 hoặc đầu ra 2 hoặc nguồn)
- 500 V AC @ 1 phút (đầu ra 1 đến đầu ra 2 để cấp nguồn)
- 1500 V AC @ 1 phút (đầu vào hoặc đầu ra hoặc nguồn nối đất)
