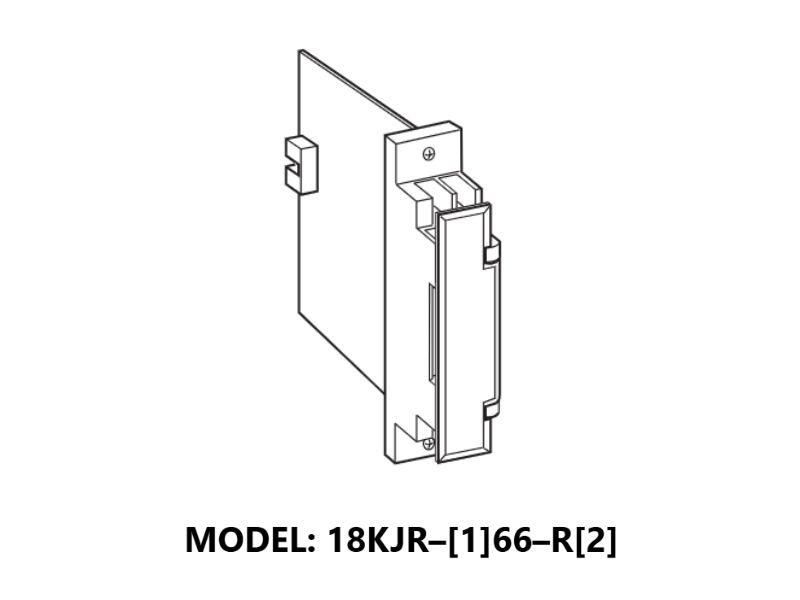

Bộ chuyển đổi tín hiệu nhiệt độ 18KJR là sản phẩm có nguồn gốc từ Nhật Bản, gồm công tắc nguồn tuỳ chọn, thuộc dòng Rack-mounted DCS Signal Conditioners 18K-RACK, gồm 1 đầu vào và 2 đầu ra với nhiều options tuỳ chọn.
NỘI DUNG CHÍNH
Chức năng & Tính năng Bộ chuyển đổi tín hiệu nhiệt độ 18KJR:
- Mô-đun có thể được rút lại mà không cần tháo dây để kiểm tra cách điện

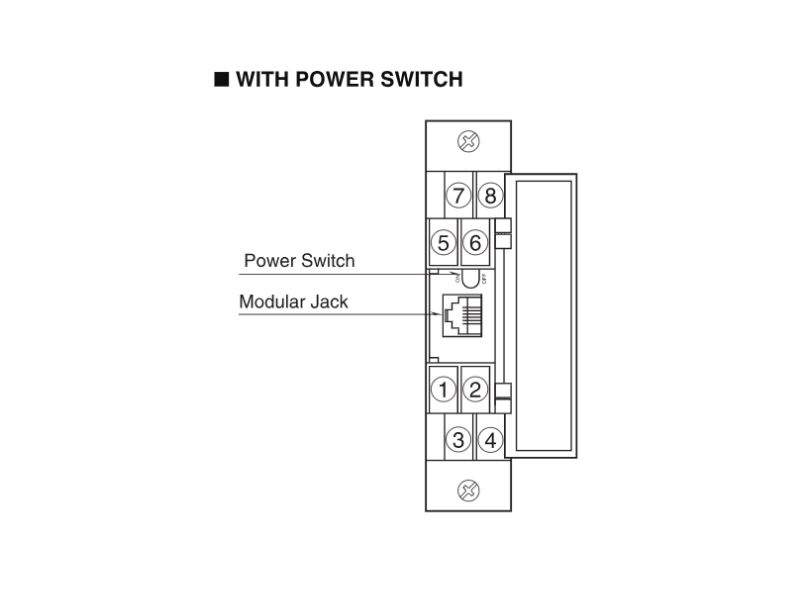

- Công tắc nguồn tùy chọn
- Có sẵn phần mềm cài đặt phạm vi đầu vào thông qua bộ lập trình (model: PU-2x)
Mô tả chung Bộ chuyển đổi tín hiệu nhiệt độ 18KJR:
[1] ĐẦU VÀO RTD (2 hoặc 3 dây)
- 1: JPt 100 (JIS’89) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 3: Điểm 100 (JIS’89) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 4: Pt 100 (JIS’97, IEC) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 5: Pt 50 Ω (JIS’81) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 60°C, 108°F)
- 6: Ni 508,4 Ω (Phạm vi sử dụng: -50 đến +200°C, -58 đến +392°F; khoảng nhiệt độ tối thiểu: 20°C, 36°F)
- 0: Mặc định
[2] ĐẦU RA 1
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
[3] ĐẦU RA 2
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
ĐIỆN ĐẦU VÀO
- Nguồn DC
- R: 24V DC
- (Dải điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10 % trang/p.)
Đặc điểm kỹ thuật chung Bộ chuyển đổi tín hiệu nhiệt độ 18KJR:

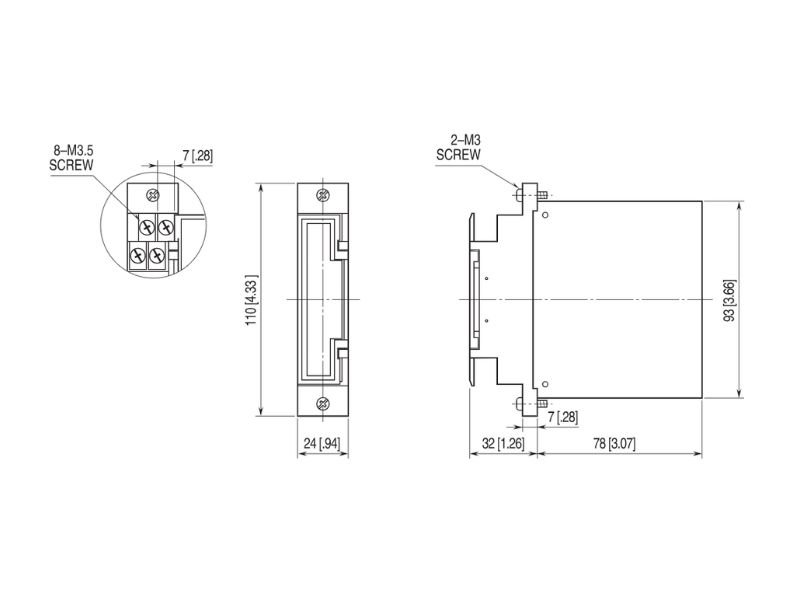

- Lắp đặt Gắn trên giá đỡ; truy cập thiết bị đầu cuối thông qua các thiết bị đầu cuối vít ở mặt trước và đầu nối ở phía sau; vỏ thiết bị đầu cuối được cung cấp
- Kết nối
- Đầu vào: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m) và đầu nối
- Đầu ra 1: Đầu nối
- Đầu ra 2: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m) và đầu nối
- Đầu vào nguồn: Được cung cấp từ đầu nối
- Thiết bị đầu cuối vít: Thép mạ niken
- Sự cách ly: Đầu vào thành đầu ra 1 đến đầu ra 2 thành nguồn
- Đầu ra quá mức: Xấp xỉ. -10 đến +120 % ở 1 – 5 V
- Tuyến tính hóa: Tiêu chuẩn
- Điều chỉnh: Bộ lập trình (model: PU-2x);
Thông số đầu vào Bộ chuyển đổi tín hiệu nhiệt độ 18KJR:
- Điện trở dây dẫn tối đa: 20 Ω mỗi dây (3 dây)
- Cảm biến hiện tại: 2 mA
- Nếu không được chỉ định, phạm vi đầu vào sẽ được hiển thị bên dưới.
- 1: JPt 100 (JIS ’89) 0 – 100°C
- 3: Pt 100 (JIS ’89) 0 – 100°C
- 4: Pt 100 (JIS ’97, IEC) 0 – 100°C
- 5: Pt 50 Ω (JIS ’81) 0 – 200°C
- 6: Ni 508,4 Ω 0 – 100°C
Cài đặt Bộ chuyển đổi tín hiệu nhiệt độ 18KJR:
- Mức tiêu thụ hiện tại: Xấp xỉ. 60 mA
- Nhiệt độ hoạt động: -5 đến +55°C (23 đến 131°F)
- Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
- Gắn: Giá tiêu chuẩn 18KBXx
- Trọng lượng: 150 g (0,33 lb)
Hiệu suất Bộ chuyển đổi tín hiệu nhiệt độ 18KJR:
- Sự chính xác: ±0,1 % hoặc ±0,1°C (±0,18°F), tùy theo giá trị nào lớn hơn
- Nhiệt độ. hệ số: ±0,015 %/°C (±0,008 %/°F)
- Thời gian đáp ứng: ≤ 0,5 giây. (0 – 90%)
- Phản ứng kiệt sức: Xấp xỉ. 10 giây.
- Hiệu ứng điện áp đường dây: ±0,1 % trên dải điện áp
- Điện trở cách điện: ≥ 100 MΩ với 500 V DC
- Độ bền điện môi: 500 V AC @ 1 phút (đầu vào thành đầu ra 1 đến đầu ra 2 để cấp nguồn xuống đất)
