Bộ chuyển đổi tín hiệu nhiệt độ 18KRS là thiết bị nhận đầu vào trực tiếp RTD thành tín hiệu tiêu chuẩn, thường được sử dụng trong nhà máy điện. Đây là dòng sản phẩm có độ bền ổn định có nguồn gốc từ Nhật Bản.
NỘI DUNG CHÍNH
Chức năng & Tính năng của Bộ chuyển đổi tín hiệu nhiệt độ 18KRS:
- Chấp nhận đầu vào trực tiếp từ RTD và cung cấp hai tín hiệu quy trình tiêu chuẩn
- Tuyến tính hóa
- Bảo vệ kiệt sức
- Mô-đun có thể được rút lại mà không cần tháo dây để kiểm tra cách điện
- Công tắc nguồn tùy chọn
Ứng dụng điển hình
- Chuyển đổi thành tín hiệu tiêu chuẩn
- Nhà máy điện
Mô tả chung của Bộ chuyển đổi tín hiệu nhiệt độ 18KRS:
[1] ĐẦU VÀO RTD (2 hoặc 3 dây)
- 1: JPt 100 (JIS’89) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 3: Điểm 100 (JIS’89) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 4: Pt 100 (JIS’97, IEC) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; khoảng nhiệt độ tối thiểu: 30°C, 54°F)
- 5: Pt 50 Ω (JIS’81) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; khoảng nhiệt độ tối thiểu: 60°C, 108°F)
- 6: Ni 508,4Ω (Phạm vi sử dụng: -50 đến +200°C, -58 đến +392°F; khoảng nhiệt độ tối thiểu: 20°C, 36°F)
- 0: Mặc định
[2] ĐẦU RA 1
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
[3] ĐẦU RA 2
Current
- A: 4 – 20 mA DC (Trở kháng tải tối đa 600 Ω)
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
ĐIỆN ĐẦU VÀO
- Nguồn DC
- R: 24 V DC
- (Dải điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10 % trang/p.)
Đặc điểm kỹ thuật chung của Bộ chuyển đổi tín hiệu nhiệt độ 18KRS:
- Lắp đặt: Gắn trên giá đỡ; truy cập thiết bị đầu cuối thông qua các thiết bị đầu cuối vít ở mặt trước và đầu nối ở phía sau; vỏ thiết bị đầu cuối được cung cấp
- Kết nối
- Đầu vào: Đầu nối vít M3.5 (mô-men xoắn 0,8 N·m) và đầu nối
- Đầu ra 1: Đầu nối
- Đầu ra 2: Đầu nối vít M3.5 (mô-men xoắn 0,8 N·m) và đầu nối
- Đầu vào nguồn: Được cung cấp từ đầu nối
- Đầu vít: Thép mạ niken
- Cách ly: Đầu vào thành đầu ra 1 đến đầu ra 2 thành nguồn
- Đầu ra vượt quá phạm vi: Khoảng. -10 đến +120 % ở 1 – 5 V

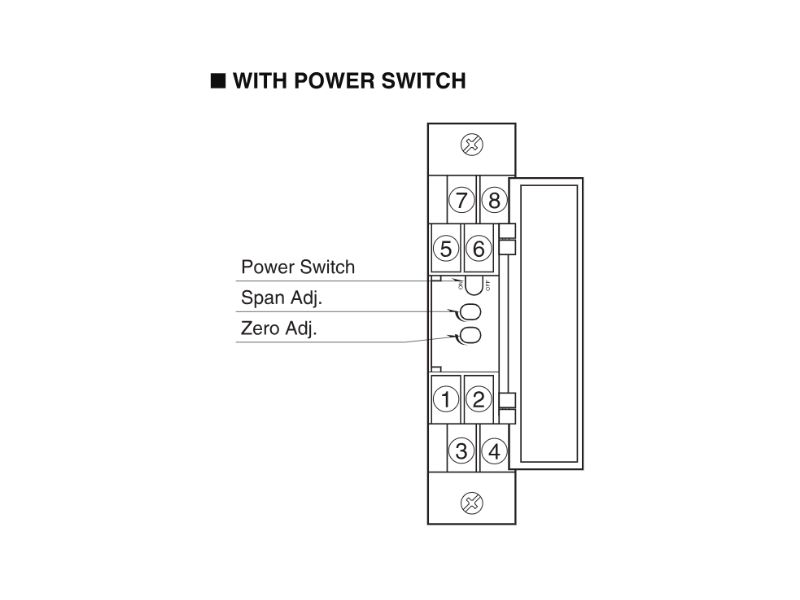

- Điều chỉnh mức 0: -5 đến +5 % (phía trước)
- Điều chỉnh nhịp: 95 đến 105 % (phía trước)
- Tuyến tính hóa: Tiêu chuẩn
Thông số đầu vào của Bộ chuyển đổi tín hiệu nhiệt độ 18KRS:
- Điện trở dây dẫn tối đa: 20 Ω mỗi dây (3 dây)
- Cảm biến hiện tại: 2 mA
Cài đặt của Bộ chuyển đổi tín hiệu nhiệt độ 18KRS:
- Mức tiêu thụ hiện tại:
- Xấp xỉ. 35 mA với điện áp đầu ra
- Xấp xỉ. 65 mA với đầu ra hiện tại
- Nhiệt độ hoạt động: -5 đến +55°C (23 đến 131°F)
- Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
- Gắn trên giá tiêu chuẩn 18KBXx
- Trọng lượng: 150 g (0,33 lb)
Hiệu suất của Bộ chuyển đổi tín hiệu nhiệt độ 18KRS:
- Sự chính xác: ±0,2 %
- Nhiệt độ. hệ số: ±0,015 %/°C (±0,008 %/°F)
- Thời gian đáp ứng: ≤ 0,5 giây. (0 – 90%)
- Phản ứng kiệt sức: 10 giây.
- Hiệu ứng điện áp đường dây: ±0,1 % trên dải điện áp
- Điện trở cách điện: ≥ 100 MΩ với 500 V DC
- Độ bền điện môi: 500 V AC @ 1 phút (đầu vào thành đầu ra 1 đến đầu ra 2 để cấp nguồn xuống đất)
