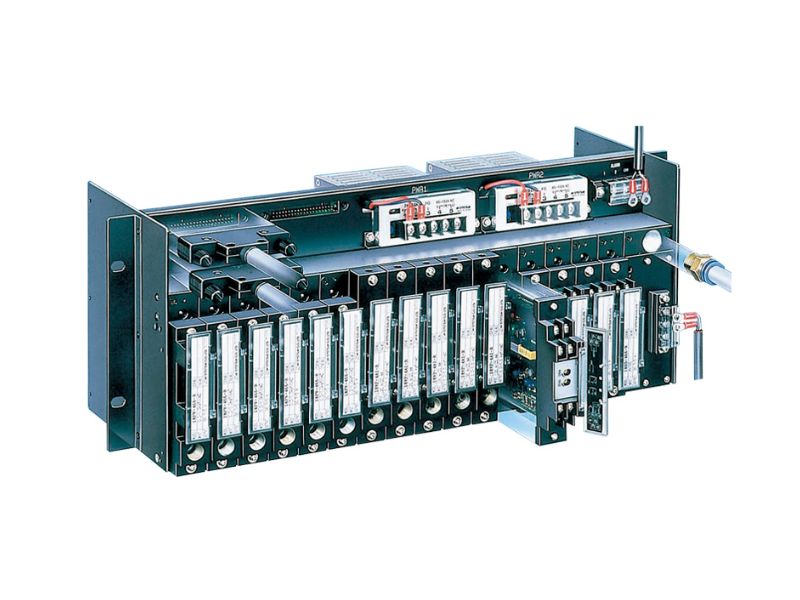

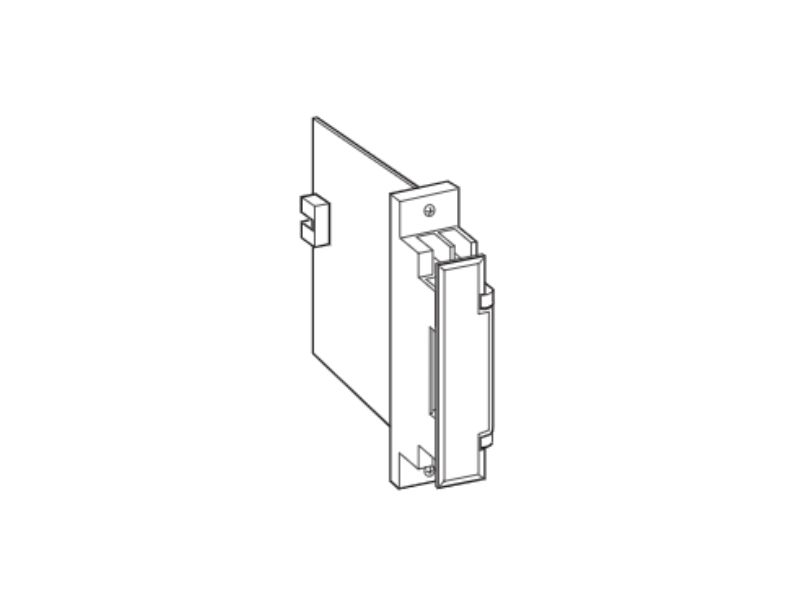

Bộ chuyển đổi tín hiệu nhiệt độ 18RK là thiết bị thuộc dòng Bộ điều hòa tín hiệu DCS gắn trên giá 18-RACK, là sản phẩm có độ bền cao, sản xuất và phát triển tại Nhật Bản. Thiết bị này có độ phản hồi nhanh, 1 input và 2 output.
NỘI DUNG CHÍNH

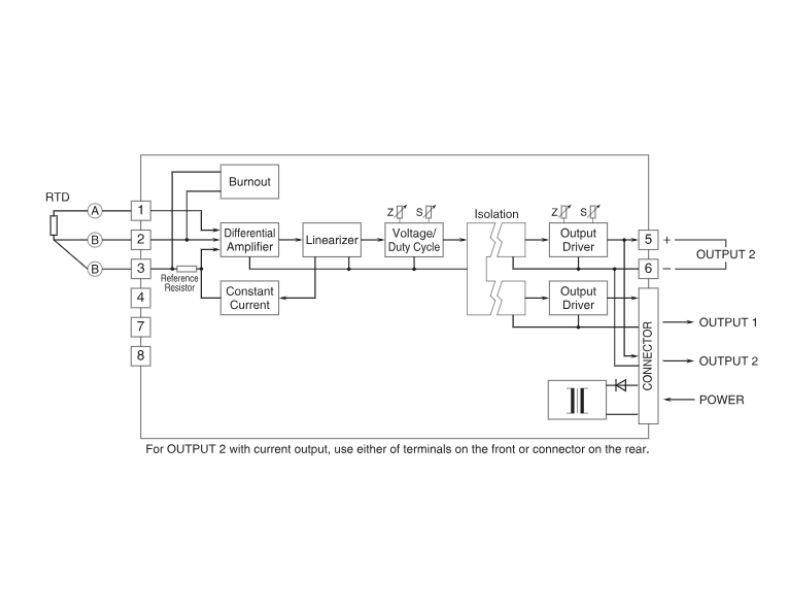

Chức năng & Tính năng Bộ chuyển đổi tín hiệu nhiệt độ 18RK:
- Chấp nhận đầu vào trực tiếp từ RTD và cung cấp hai tín hiệu quy trình tiêu chuẩn
- Tuyến tính hóa
- Bảo vệ kiệt sức
- Đầu ra kênh thứ hai có sẵn ở các thiết bị đầu cuối phía trước và ở đầu nối Standard Rack
- Kiểu phản hồi nhanh
Ứng dụng điển hình
- Chuyển đổi thành tín hiệu tiêu chuẩn
- Nhà máy điện
Mô tả chung Bộ chuyển đổi tín hiệu nhiệt độ 18RK:
[1] ĐẦU VÀO RTD (2 hoặc 3 dây)
- 1: JPt 100 (JIS’89) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; nhịp tối thiểu: 30°C, 54°F)
- 3: Pt 100 (JIS’89) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; nhịp tối thiểu: 30°C, 54°F)
- 4: Pt 100 (JIS’97, IEC) (Phạm vi sử dụng: -200 đến +650°C, -328 đến +1202°F; nhịp tối thiểu: 30°C, 54°F)
- 5: Pt 50 Ω (JIS’81) (Phạm vi sử dụng: -200 đến +500°C, -328 đến +932°F; nhịp tối thiểu: 60°C, 108°F)
- 6: Ni 508,4 Ω (Phạm vi sử dụng: -50 đến +200°C, -58 đến +392°F; nhịp tối thiểu: 20°C, 36°F)
- 0: Chỉ định Lưu ý: Tham khảo ý kiến của chúng tôi về RTD 2 dây
[2] ĐẦU RA 1
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
[3] ĐẦU RA 2
Current
- MỘT: 4 – 20 mA DC (Trở kháng tải tối đa 600 Ω)
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 2000 Ω)
ĐIỆN ĐẦU VÀO
- Nguồn DC
- R: 24V DC
- (Dải điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10 % trang/p.)
Đặc điểm kỹ thuật chung Bộ chuyển đổi tín hiệu nhiệt độ 18RK:

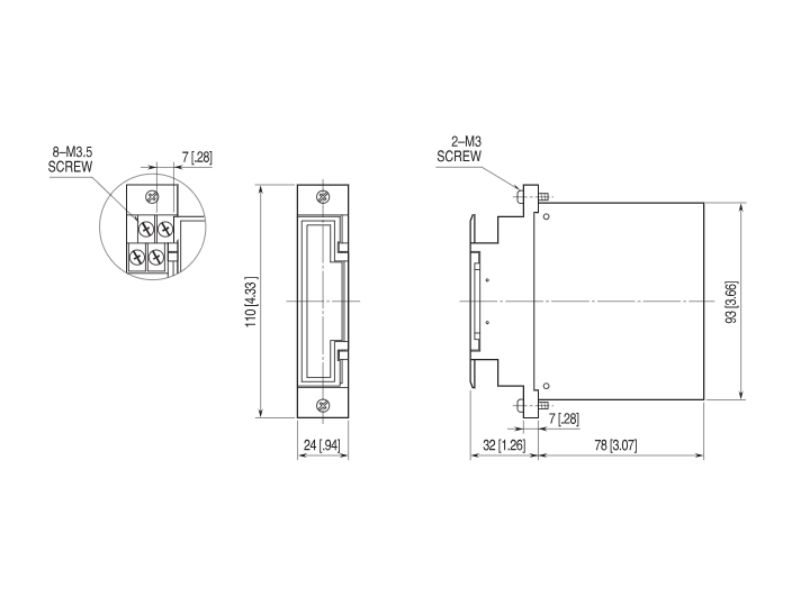

- Lắp đặt: Gắn trên giá đỡ; truy cập thiết bị đầu cuối thông qua các thiết bị đầu cuối vít ở mặt trước và đầu nối ở phía sau; vỏ thiết bị đầu cuối được cung cấp
- Kết nối:

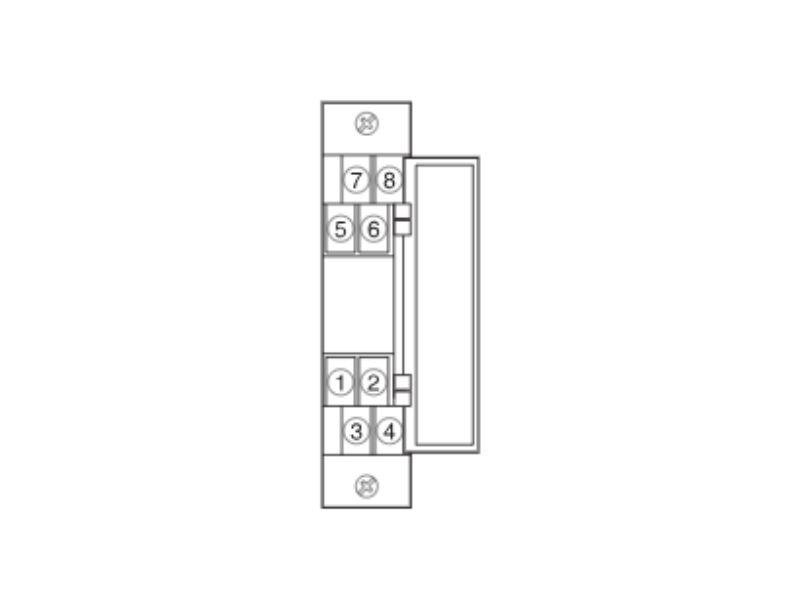

- Đầu vào: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m)
- Đầu ra 1: Đầu nối
- Đầu ra 2: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m) và đầu nối
- Đầu vào nguồn: Được cung cấp từ đầu nối
- Thiết bị đầu cuối vít: Thép mạ niken
- Cách ly: Đầu vào thành đầu ra 1 đến đầu ra 2 thành nguồn
- Đầu ra quá mức: Xấp xỉ. -10 đến +120 % ở 1 – 5 V
- Điều chỉnh bằng không: -5 đến +5 % (phía trước)
- Điều chỉnh nhịp: 95 đến 105 % (phía trước)
- Tuyến tính hóa: Tiêu chuẩn
Thông số đầu vào Bộ chuyển đổi tín hiệu nhiệt độ 18RK:
- Điện trở dây dẫn tối đa: 20 Ω mỗi dây (3 dây)
- Cảm biến hiện tại: 2 mA
Cài đặt Bộ chuyển đổi tín hiệu nhiệt độ 18RK:
- Mức tiêu thụ hiện tại: Khoảng. 35 mA với điện áp đầu ra
- Xấp xỉ. 65 mA với đầu ra hiện tại
- Nhiệt độ hoạt động: -5 đến +55°C (23 đến 131°F)
- Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
- Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx
- Trọng lượng: 150 g (0,33 lb)
Hiệu suất Bộ chuyển đổi tín hiệu nhiệt độ 18RK:
- Sự chính xác: ±0,2 %
- Nhiệt độ. hệ số: ±0,015 %/°C (±0,008 %/°F)
- Thời gian đáp ứng: Xấp xỉ. 25 mili giây. (0 – 90%)
- Phản ứng kiệt sức: 10 giây.
- Hiệu ứng điện áp đường dây: ±0,1 % trên dải điện áp
- Điện trở cách điện: ≥ 100 MΩ với 500 V DC
- Độ bền điện môi: 1500 V AC @ 1 phút
- (đầu vào thành đầu ra 1 hoặc đầu ra 2 hoặc nguồn)
- 500 V AC @ 1 phút
- (đầu ra 1 đến đầu ra 2 để cấp nguồn)
- 1500 V AC @ 1 phút
- (đầu vào hoặc đầu ra hoặc nguồn nối đất)
