Bộ chuyển đổi tín hiệu nhiệt độ 26RS là sản phẩm có cách ly thuộc dòng Head-mounted Two-wire Signal Conditioners 26-UNIT. Thiết bị nhận đầu vào trực tiếp RTD 2 hoặc 3 dây. Sản phẩm được nghiên cứu và phát triển có độ bền cao.
NỘI DUNG CHÍNH
Chức năng & Tính năng của Bộ chuyển đổi tín hiệu nhiệt độ 26RS :
- Chấp nhận đầu vào trực tiếp từ RTD và cung cấp tín hiệu DC 4 – 20 mA tiêu chuẩn
- Tuyến tính hóa và kiệt sức
- Phạm vi nhiệt độ hoạt động rộng phù hợp với môi trường khắc nghiệt
Ứng dụng tiêu biểu
- Lắp đặt trong đầu kết nối cảm biến giúp giảm thiểu hiệu ứng nhiễu và suy giảm tín hiệu

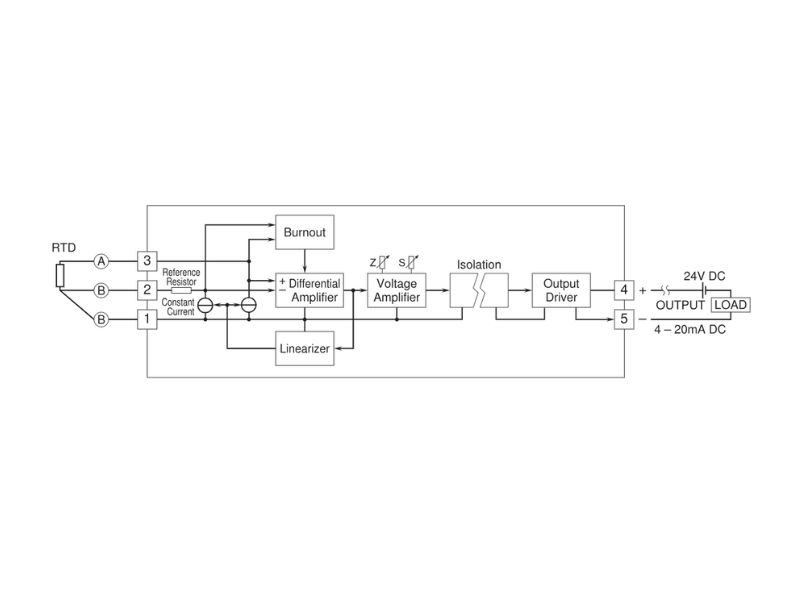

Mô tả chung của Bộ chuyển đổi tín hiệu nhiệt độ 26RS :
[1] INPUT RTD (2- or 3-wire)
- 1: JPt 100 (JIS ’89) (Phạm vi sử dụng: -100 đến +500°C, -148 đến +932°F, khoảng thời gian tối thiểu: 50°C, 90°F)
- 3: Phần 100 (JIS ’89) (Phạm vi sử dụng: -100 đến +650°C, -148 đến +1202°F, khoảng thời gian tối thiểu: 50°C, 90°F)
- 4: Phần 100 (JIS ’97, IEC) (Phạm vi sử dụng: -100 đến +850°C, -148 đến +1562°F, khoảng thời gian tối thiểu: 50°C, 90°F)
- 5: Pt 50Ω (JIS ’81) (Phạm vi sử dụng: -100 đến +500°C, -148 đến +932°F, khoảng thời gian tối thiểu: 100°C, 180°F)
- 6: Ni 508,4 Ω(Phạm vi sử dụng: -50 đến +200°C, -58 đến +392°F; khoảng thời gian tối thiểu: 30°C, 54°F)
- Lưu ý: Hãy liên hệ với chúng tôi để biết RTD 2 dây
[3] TÙY CHỌN
- Thời gian phản hồi (0 – 90%)
- blank: Standard (≤ 0.5 sec.)
- /K: Fast Response (Approx. 25 msec.)
- Burnout
- blank: Upscale burnout
- /BL: Downscale burnout
Thông số kỹ thuật chung của Bộ chuyển đổi tín hiệu nhiệt độ 26RS :

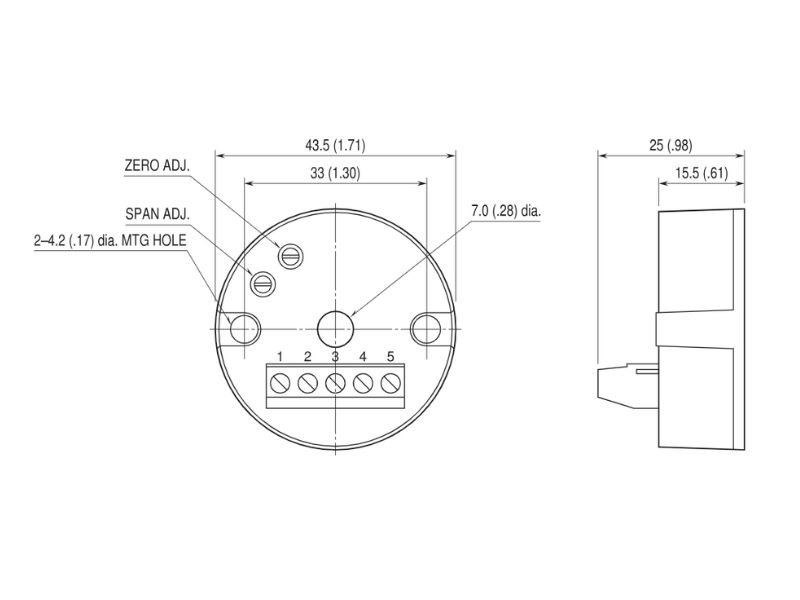

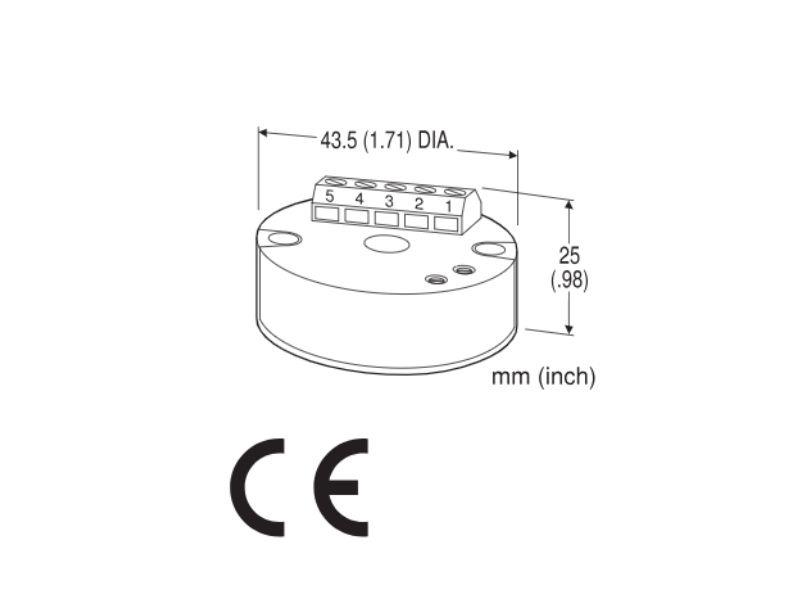

- Lắp đặt: Cảm biến gắn ở đầu
- Kết nối: Thiết bị đầu cuối loại Euro
- Kích thước dây áp dụng:0,14 – 1,5mm2, chiều dài tước 6 mm
- Vật liệu vỏ: Nhựa chống cháy (màu đen)
- Sự cách ly: Đầu vào đến đầu ra
- Điều chỉnh bằng không: -1 đến +1 % (mặt trước)
- Điều chỉnh khoảng cách: 99 đến 101% (mặt trước)
- Tuyến tính hóa: Tiêu chuẩn
Thông số đầu vào của Bộ chuyển đổi tín hiệu nhiệt độ 26RS :
- Điện trở dây dẫn tối đa: 20 Ω mỗi dây (3 dây)
- Cảm biến dòng điện: 0,7mA (Pt); 0,35 mA (Ni 508,4 Ω)
Thông số kỹ thuật đầu ra của Bộ chuyển đổi tín hiệu nhiệt độ 26RS :
- Đầu ra: 4-20mA một chiều

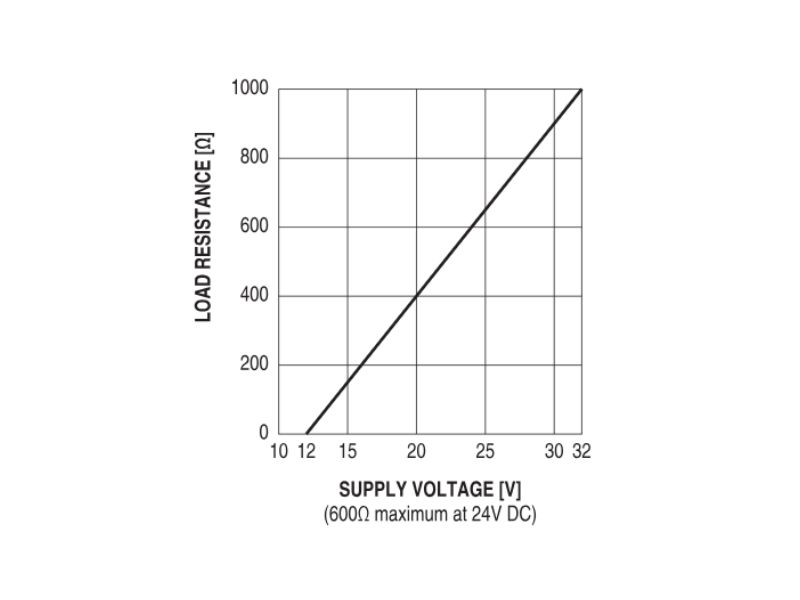

- Điện trở tải so với điện áp cung cấp:
- Điện trở tải (Ω) = (Điện áp cung cấp (V) – 12 (V)) ÷ 0,02 (A) (bao gồm điện trở dây dẫn)
Cài đặt của Bộ chuyển đổi tín hiệu nhiệt độ 26RS :
- Điện áp cung cấp: 12 – 32 V DC
- Nhiệt độ hoạt động:-40 đến +85°C (-40 đến +185°F)
- Độ ẩm hoạt động: 0 đến 90%RH (không ngưng tụ)

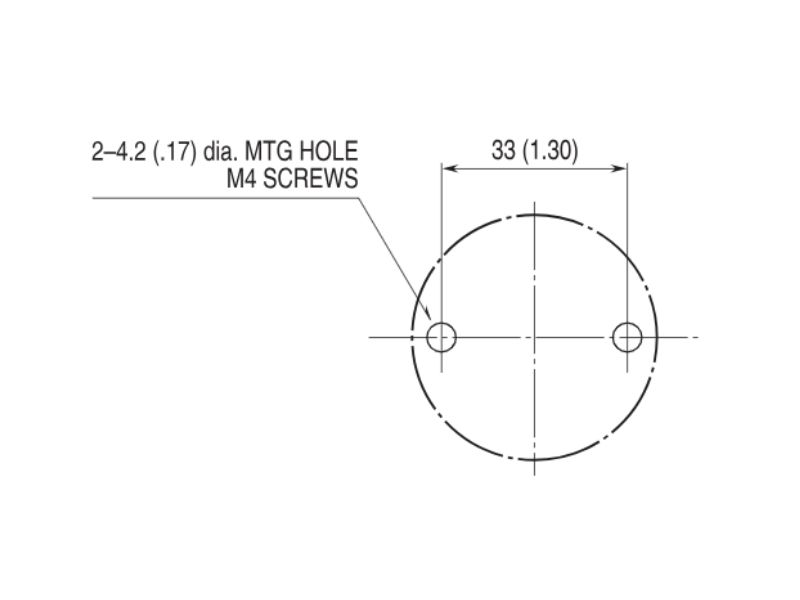

- Lắp đặt: Lắp đầu (đầu DIN loại B)
- Trọng lượng: 20 g (0,71 oz)
Hiệu suất của Bộ chuyển đổi tín hiệu nhiệt độ 26RS :
- Sự chính xác: ±0,2%
- Hệ số nhiệt độ: ±0,02 %/°C (±0,01 %/°F)
- Phản ứng kiệt sức: ≤ 10 giây.
- Điện trở cách điện: ≥ 100 MΩ với 500 V DC
- Độ bền điện môi: 2000 V AC @1 phút(đầu vào đến đầu ra đất)
STANDARDS & APPROVALS:
EU conformity:
EMC Directive
EMI EN 61000-6-4
EMS EN 61000-6-2
RoHS Directive
Để biết thêm thông tin chi tiết về Bộ chuyển đổi tín hiệu nhiệt độ 26RS , hãy liên hệ Ms Hanh 0934811476
