Bộ chuyển đổi tín hiệu SS 3015-V là thiết bị có Mô-đun I/O từ xa, Ngõ vào 4 kênh ±10V, Truyền thông qua mạng RS-485. Đây là bộ chuyển đổi thuộc dòng SS3000 SERIES – Compact I/O modules with Modbus RTU/ASCIIh.

NỘI DUNG CHÍNH
Giới thiệu chung về Bộ chuyển đổi tín hiệu SS 3015-V :
Bộ chuyển đổi tín hiệu SS 3015-V có khả năng thu nhận tối đa 4 tín hiệu ngõ vào analog. Dữ liệu đo được truyền qua mạng RS-485 sử dụng giao thức MODBUS RTU/ASCII (ngoài ra còn hỗ trợ giao tiếp RS232).
Thiết bị hỗ trợ kết nối tín hiệu điện áp trong khoảng ±10V. Nhờ bộ chuyển đổi 16-bit tích hợp, SS 3015 đảm bảo độ chính xác cao và độ ổn định tín hiệu theo thời gian cũng như sự thay đổi của nhiệt độ.
Để tăng cường độ an toàn cho hệ thống, Bộ chuyển đổi tín hiệu SS 3015-V được tích hợp hai bộ cảnh báo Watch-Dog timer.
Với khả năng cách ly 2000 Vac giữa ngõ vào, nguồn cấp và đường truyền serial, Bộ chuyển đổi tín hiệu SS 3015-V giúp loại bỏ các ảnh hưởng do vòng lặp nối đất, cho phép hoạt động hiệu quả ngay cả trong môi trường công nghiệp khắc nghiệt.
Bộ chuyển đổi tín hiệu SS 3015-V đáp ứng đầy đủ chỉ thị 89/336/EEC về khả năng tương thích điện từ (EMC).

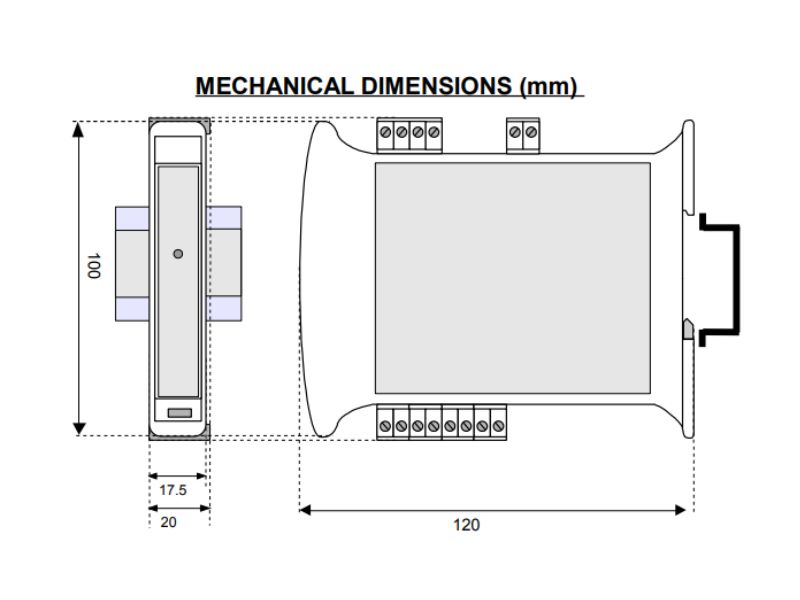

Thiết bị được thiết kế trong vỏ nhựa chắc chắn, chống cháy, với kích thước siêu mỏng chỉ 17,5mm, phù hợp để lắp đặt mật độ cao trên thanh DIN tiêu chuẩn EN-50022.


Đặc điểm nổi bật của Bộ chuyển đổi tín hiệu SS 3015-V:
- Thu thập dữ liệu từ xa qua Field-Bus
- Giao tiếp RS-485 kiểu Master/Slave
- Hỗ trợ giao thức MODBUS RTU/ASCII
- 4 kênh ngõ vào
- Hỗ trợ tín hiệu ngõ vào lên đến ±10V
- Tích hợp cảnh báo Watch-Dog
- Cấu hình từ xa dễ dàng
- Cách ly quang 3 chiều 2000 Vac (ngõ vào – nguồn – truyền thông)
- Độ chính xác cao
- Tuân thủ tiêu chuẩn EMC – đạt chứng nhận CE
- Thiết kế phù hợp lắp đặt trên thanh DIN – tuân thủ chuẩn EN-50022


Giao thức truyền thông Bộ chuyển đổi tín hiệu SS 3015-V :
Bộ chuyển đổi tín hiệu SS 3015-V được thiết kế để hoạt động với giao thức MODBUS RTU/ASCII – một giao thức chuẩn trong hệ thống field-bus. Giao thức này cho phép các thiết bị dòng SS3000 dễ dàng kết nối trực tiếp với hầu hết các hệ thống PLC và phần mềm SCADA phổ biến trên thị trường.
Hướng dẫn sử dụng Bộ chuyển đổi tín hiệu SS 3015-V:
Nếu cấu hình của module chưa được xác định, việc thiết lập giao tiếp có thể gặp khó khăn; trong trường hợp này, hãy nối chân INIT với chân GND (mass), sau đó khởi động lại thiết bị – thiết bị sẽ tự động được cấu hình về cài đặt mặc định (tham khảo chi tiết trong Hướng dẫn vận hành).

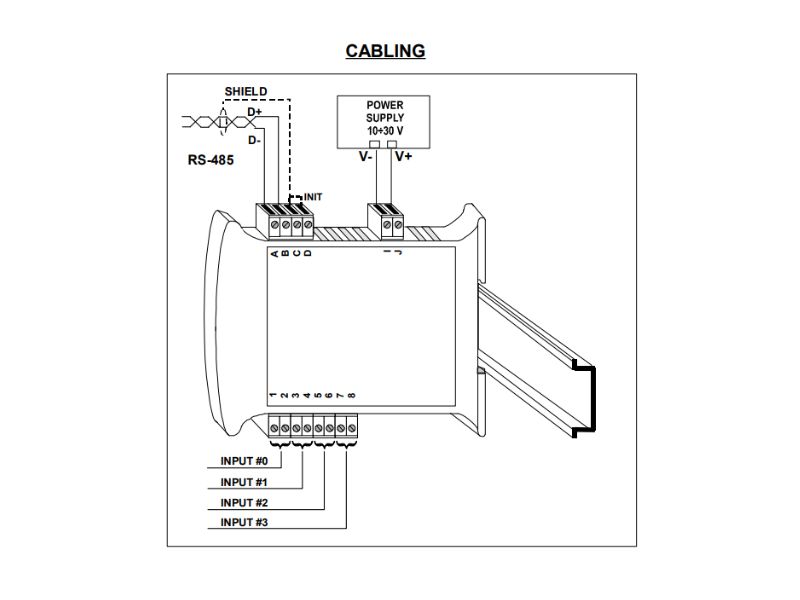

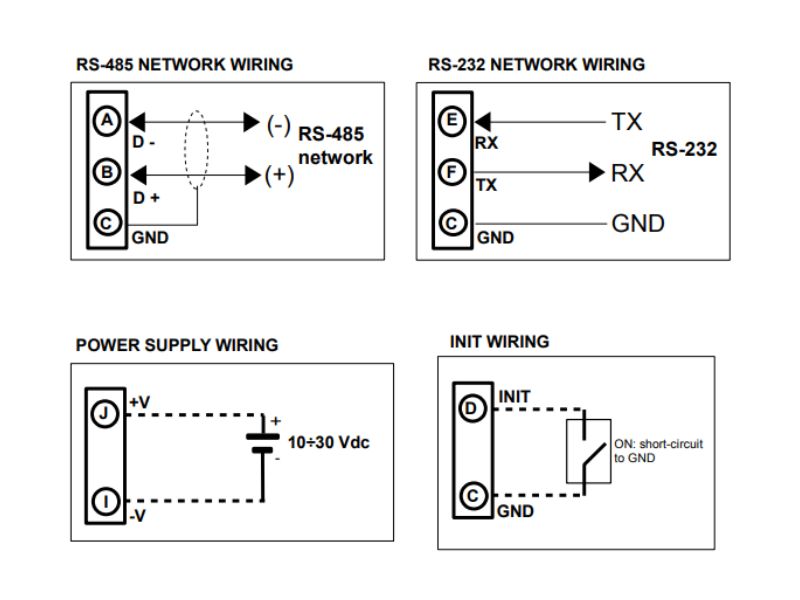

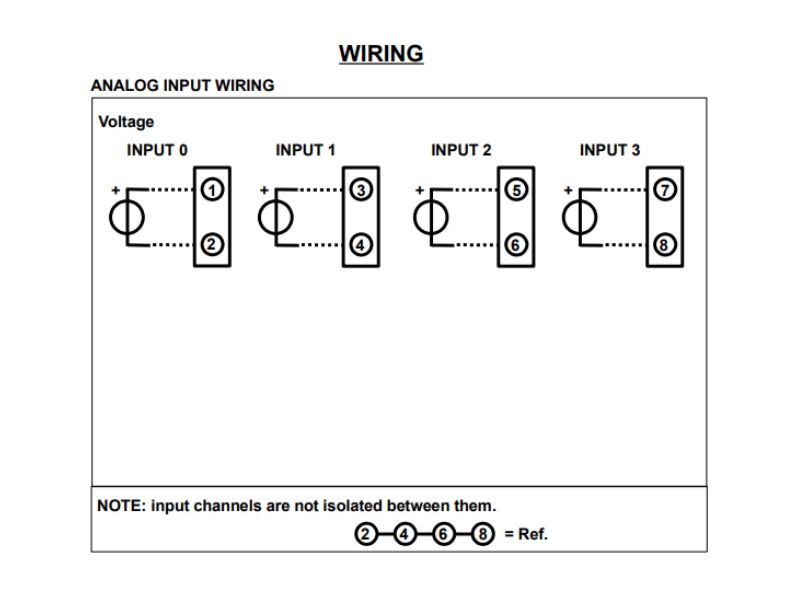

Kết nối nguồn cấp, bus truyền thông và tín hiệu analog theo sơ đồ trong phần “Sơ đồ đấu dây”.
Trạng thái đèn LED “PWR” phản ánh tình trạng hoạt động của thiết bị: vui lòng xem mục “Báo hiệu bằng đèn” để kiểm tra trạng thái làm việc.
Để thực hiện các thao tác cấu hình và hiệu chuẩn, hãy làm theo hướng dẫn trong Hướng dẫn vận hành.
Để thuận tiện cho việc thao tác hoặc thay thế thiết bị, các đầu nối dây có thể được tháo ra ngay cả khi thiết bị đang cấp nguồn.
c xử lý hoặc thay thế thiết bị, có thể tháo các đầu nối có dây ngay cả khi thiết bị đang được cấp nguồn.
Thông số kỹ thuật của Bộ chuyển đổi tín hiệu SS 3015-V:
Loại tín hiệu ngõ vào
- Điện áp: -10 V … +10 V
- Hiệu chuẩn tín hiệu ngõ vào (1): ±10 mV
- Độ tuyến tính (1): ±0,1%
- Trở kháng ngõ vào: > 100 kΩ
Độ trôi theo nhiệt độ (1)
- Toàn thang đo: ±0,005 % / °C
Thời gian đáp ứng
- 0,5 ÷ 2 giây
Truyền dữ liệu
- Tốc độ truyền (Baud Rate): 38,4 Kbps
- Khoảng cách truyền tối đa: 1,2 km
- Thời gian khởi động: 3 phút
Nguồn cấp
- Điện áp hoạt động: 10 .. 30 VDC
- Dòng tiêu thụ: 30 mA @ 24 VDC
- Bảo vệ ngược cực: tối đa 60 VDC
Cách ly
- Ngõ vào – RS485: 2000 Vac, 50 Hz, 1 phút
- Nguồn – Ngõ vào: 2000 Vac, 50 Hz, 1 phút
- Nguồn – RS485: 2000 Vac, 50 Hz, 1 phút
Nhiệt độ & Độ ẩm
- Nhiệt độ hoạt động: -10°C .. +60°C
- Nhiệt độ lưu trữ: -40°C .. +85°C
- Độ ẩm (không ngưng tụ): 0 .. 90 %
Vỏ thiết bị
- Chất liệu: Nhựa tự dập lửa
- Gắn trên thanh DIN chuẩn EN-50022
- Trọng lượng: khoảng 150 g
Khả năng tương thích điện từ (EMC)
- Miễn nhiễm: EN 61000-6-2
- Phát xạ: EN 61000-6-4


Hướng dẫn cài đặt Bộ chuyển đổi tín hiệu SS 3015-V:
Bộ chuyển đổi tín hiệu SS 3015-V phù hợp để lắp đặt trên thanh DIN theo phương dọc.
Để đảm bảo thiết bị hoạt động tối ưu và có tuổi thọ lâu dài, vui lòng tuân thủ các hướng dẫn sau:
- Khi lắp nhiều thiết bị cạnh nhau, nên chừa khoảng cách tối thiểu 5 mm giữa các thiết bị trong trường hợp:
- Nhiệt độ trong tủ điện vượt quá 45°C, và
- Có ít nhất một điều kiện quá tải xảy ra.
- Đảm bảo thiết bị được lưu thông không khí đầy đủ, tránh đặt máng cáp hoặc các vật cản khác che khuất khe thông gió.
- Hạn chế lắp thiết bị phía trên các thiết bị phát nhiệt (như biến tần, lò nhiệt…). Vị trí lý tưởng là phần thấp của tủ điện.
- Lắp thiết bị tại nơi không có rung động.
- Nên tránh đi dây tín hiệu gần cáp nguồn (của động cơ, lò cảm ứng, biến tần, v.v…) và sử dụng cáp tín hiệu có chống nhiễu (cáp shield) để đảm bảo tín hiệu ổn định.
