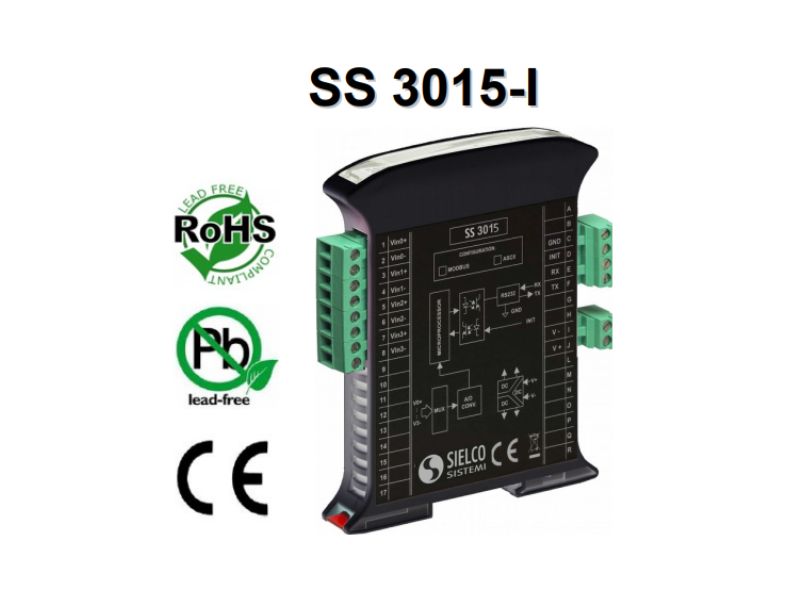

Bộ chuyển đổi tín hiệu SS3015-I là sản phẩm có nguồn gốc chuẩn Châu Âu- Italy. Đây là thiết bị thuộc dòng SS3000 SERIES – Mô-đun I/O nhỏ gọn với Modbus RTU/ASCII. Mô-đun I/O từ xa 4 kênh đầu vào +/-20mA trên mạng RS-485.
NỘI DUNG CHÍNH
Giới thiệu chung về Bộ chuyển đổi tín hiệu SS3015-I:
Bộ chuyển đổi tín hiệu SS3015-I có thể thu được tối đa 4 tín hiệu đầu vào tương tự. Các giá trị dữ liệu được truyền bằng giao thức MODBUS RTU/ASCII trên mạng RS-485 (có sẵn giao diện RS232).
Có thể kết nối tín hiệu dòng điện lên tới +/- 20mA.
Nhờ bộ chuyển đổi 16 bit, thiết bị đảm bảo độ chính xác cao và phép đo ổn định theo thời gian và nhiệt độ.
Để đảm bảo an toàn cho nhà máy, có hai hệ thống báo động hẹn giờ Watch-Dog.
Khả năng cách ly 2000 Vac giữa đầu vào, nguồn điện và đường dây nối tiếp giúp loại bỏ hiệu ứng vòng lặp tiếp đất, cho phép sử dụng thiết bị ngay cả trong điều kiện môi trường khắc nghiệt.
Bộ chuyển đổi tín hiệu SS3015-I tuân thủ chỉ thị 89/336/EEC về khả năng tương thích điện từ.

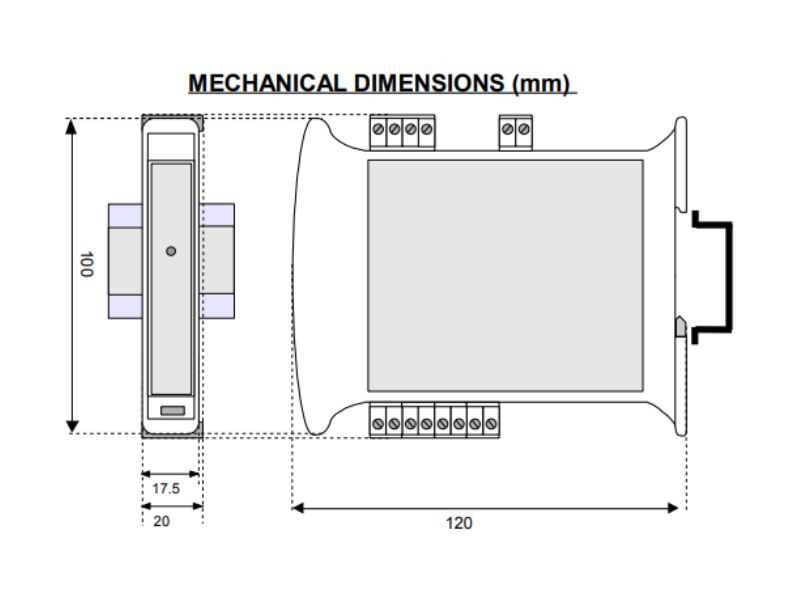

Thiết bị được đặt trong hộp nhựa thô tự dập lửa, nhờ có thiết kế mỏng chỉ 17,5mm nên có thể lắp đặt mật độ cao trên thanh ray DIN tiêu chuẩn EN-50022.
Đặc điểm nổi bật của Bộ chuyển đổi tín hiệu SS3015-I:
- Giao tiếp RS-485 kiểu Master/Slave
- Hỗ trợ giao thức MODBUS RTU/ASCII
- 4 kênh ngõ vào
- Hỗ trợ tín hiệu ngõ vào lên đến +/- 20mA
- Cảnh báo Watch-Dog
- Cấu hình từ xa
- Cách ly quang 3 chiều 2000 Vac
- Độ chính xác cao
- Tuân thủ EMC – Đạt chứng nhận CE
- Lắp đặt trên thanh DIN – Tuân thủ tiêu chuẩn EN-50022
Giao thức truyền thông Bộ chuyển đổi tín hiệu SS3015-I:
Bộ chuyển đổi tín hiệu SS3015-I được thiết kế để hoạt động với giao thức MODBUS RTU/ASCII – một giao thức tiêu chuẩn trong hệ thống field-bus, cho phép kết nối trực tiếp các thiết bị dòng SS3000 với hầu hết các bộ điều khiển PLC và phần mềm SCADA phổ biến trên thị trường..
Hướng dẫn sử dụng Bộ chuyển đổi tín hiệu SS3015-I :
Nếu cấu hình của module chưa được biết rõ, việc thiết lập kết nối có thể gặp khó khăn; trong trường hợp này, hãy nối chân INIT với chân GND (mass), sau đó khởi động lại thiết bị – thiết bị sẽ tự động được cấu hình về các thiết lập mặc định (xem trong Hướng Dẫn Sử Dụng).

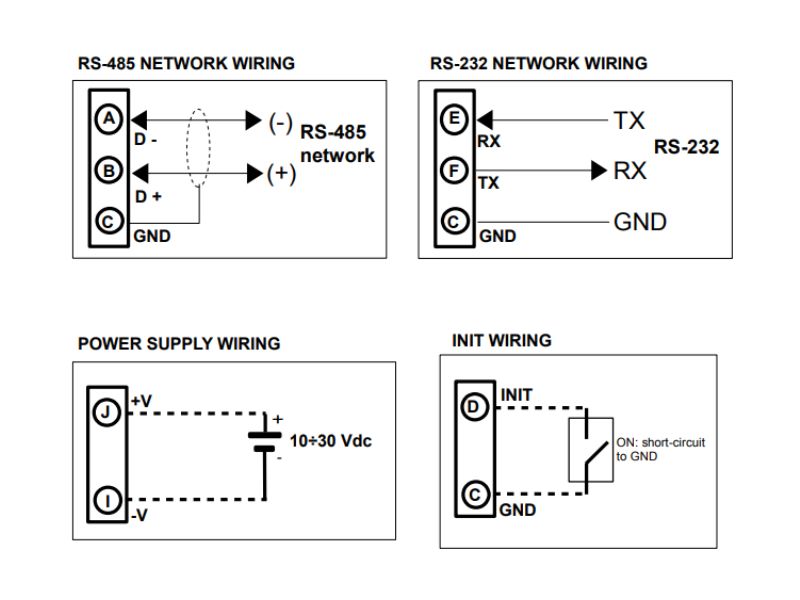

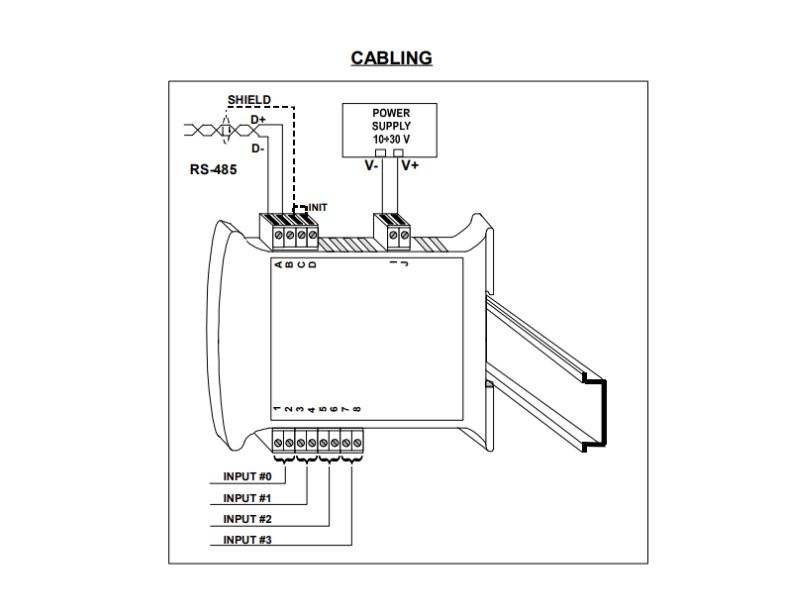

Kết nối nguồn cấp, bus truyền thông và các ngõ vào analog theo sơ đồ trong phần “Sơ Đồ Đấu Dây”.

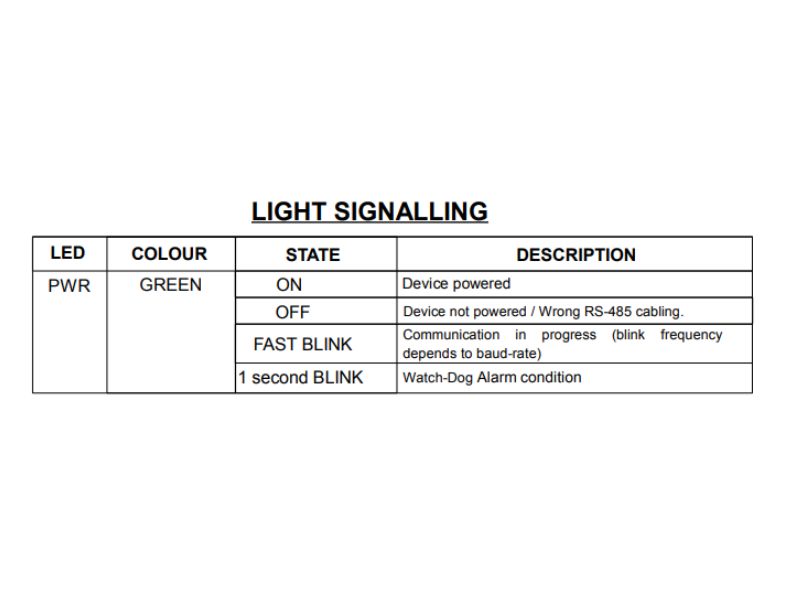

Trạng thái đèn LED “PWR” phản ánh tình trạng hoạt động của thiết bị: tham khảo phần “Tín Hiệu Đèn” để kiểm tra tình trạng hoạt động của thiết bị.
Để thực hiện các thao tác cấu hình và hiệu chuẩn, vui lòng làm theo hướng dẫn trong Hướng Dẫn Sử Dụng.
Để thuận tiện cho việc xử lý hoặc thay thế thiết bị, các cổng đấu dây có thể được tháo rời ngay cả khi thiết bị đang được cấp nguồn.
Thông số kỹ thuật của Bộ chuyển đổi tín hiệu SS3015-I :
(Điển hình ở 25°C và trong điều kiện danh định)
Input:
- Dòng điện 20 mA: -20 mA… +20 mA
- Hiệu chuẩn ngõ vào (1): ± 20 µA
- Trở kháng ngõ vào: ≤ 50 Ω
Độ trôi nhiệt (1)
- Toàn thang đo: ± 0.005 % / °C
Thời gian đáp ứng
- 0.5 đến 2 giây
Truyền dữ liệu
- Tốc độ Baud: 38.4 Kbps
- Khoảng cách tối đa: 1.2 km
- Thời gian khởi động: 3 phút
Nguồn cấp
- Điện áp cung cấp: 10 .. 30 VDC
- Dòng tiêu thụ: 30 mA @ 24 VDC
- Bảo vệ ngược cực: Tối đa 60 VDC
Cách ly
- Ngõ vào – RS485: 2000 Vac, 50 Hz, 1 phút
- Nguồn – Ngõ vào: 2000 Vac, 50 Hz, 1 phút
- Nguồn – RS485: 2000 Vac, 50 Hz, 1 phút
Nhiệt độ & Độ ẩm
- Nhiệt độ hoạt động: -10°C .. +60°C
- Nhiệt độ lưu trữ: -40°C .. +85°C
- Độ ẩm (không ngưng tụ): 0 .. 90 %
Vỏ thiết bị
- Vật liệu: Nhựa tự dập lửa
- Lắp đặt: Thanh DIN tiêu chuẩn EN-50022
- Trọng lượng: ~150 g
EMC (Khả năng tương thích điện từ)
- Miễn nhiễm: EN 61000-6-2
- Phát xạ: EN 61000-6-4
Hướng dẫn cài đặt Bộ chuyển đổi tín hiệu SS3015-I:
Bộ chuyển đổi tín hiệu SS3015-I phù hợp để lắp đặt trên thanh DIN theo phương thẳng đứng.
Để thiết bị hoạt động tối ưu và có tuổi thọ cao, vui lòng tuân theo các hướng dẫn sau:
- Khi lắp các thiết bị cạnh nhau, cần chừa khoảng cách tối thiểu 5 mm giữa chúng trong trường hợp:
- Nhiệt độ bên trong tủ điện vượt quá 45°C và có ít nhất một điều kiện quá tải xảy ra.
- Đảm bảo có luồng không khí lưu thông đủ cho thiết bị, tránh đặt máng cáp hoặc các vật khác che chắn khe thoát nhiệt.
- Nên tránh lắp thiết bị phía trên các thiết bị phát nhiệt khác; vị trí lý tưởng là ở phần dưới của tủ điều khiển.
- Lắp thiết bị ở nơi không có rung động.
Ngoài ra, nên tránh đi dây tín hiệu gần cáp điện công suất (động cơ, lò cảm ứng, biến tần, v.v…).
Sử dụng cáp chống nhiễu (cáp có lưới chắn) để kết nối tín hiệu.
