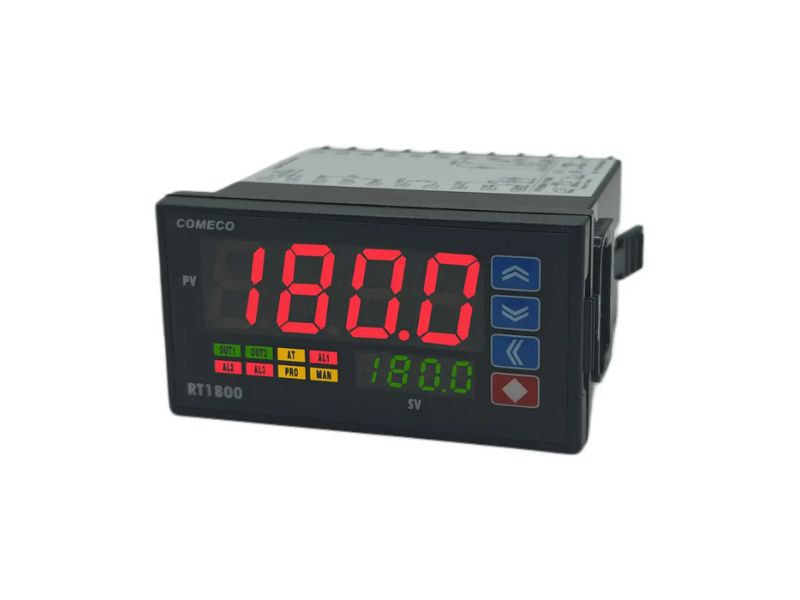

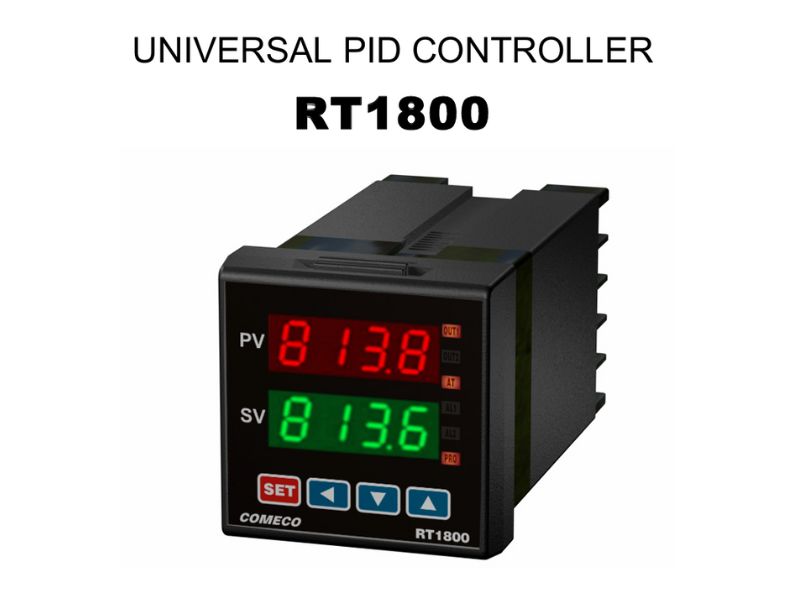

Bộ điều khiển đa năng RT1800

Bộ điều khiển đa năng RT1800 là bộ điều khiển dựa trên vi xử lý với đầu vào chung, đầu ra tương tự và tối đa 4 rơle (điều khiển hoặc báo động) có thể được điều khiển thông qua một số thuật toán như BẬT/TẮT, song công sưởi ấm/làm mát BẬT/TẮT, điều khiển động cơ-van, PID và PID tự điều chỉnh.

Mô tả chung về Bộ điều khiển đa năng RT1800:

Thuật toán PID tích hợp chức năng chuyển đổi tự động-thủ công không va đập. Bộ hẹn giờ khởi động cho phép điều khiển thời gian một trong các rơle đầu ra. Hai màn hình hiển thị (cho giá trị đo được và giá trị đặt) cùng với biểu đồ thanh điều khiển đầu ra giúp người vận hành dễ dàng thao tác. Được bảo vệ cẩn thận khỏi nhiễu điện từ nhờ tính năng cách ly quang học cả đầu vào và đầu ra, RT1800 được trang bị đầy đủ để vận hành trơn tru trong điều kiện công nghiệp khắc nghiệt.

Đặc điểm nổi bật về Bộ điều khiển đa năng RT1800:

• 5 kích thước DIN
• Hai màn hình 4 chữ số cộng với biểu đồ thanh
• Đầu vào lập trình phổ quát
• Đầu vào điểm đặt từ xa tùy chọn
• Tự động điều chỉnh PID-fuzzy với chế độ Tự động/Thủ công không va chạm
• Lên đến 4 rơ le và đầu ra điều khiển tương tự
• Có sẵn đầu ra tương tự truyền lại
• Cách ly ba lần
• Chức năng RAMP/SOAK
• Có sẵn 2 chương trình với điểm đặt mẫu lên đến 8 điểm
• Giao diện nối tiếp có sẵn

Thông số kỹ thuật của Bộ điều khiển đa năng RT1800:

Đầu vào chính

• Pt100 (w=1.385, 1.391); 3 dây -199,9…600,0 °C (6)
• Cặp nhiệt điện “B” 0…1820 °C (1)
• Cặp nhiệt điện “E” 0…1000 °C (2)
• Cặp nhiệt điện “J” 0…400,0(1200) °C (6)
• Cặp nhiệt điện “K” 0…400,0(1200) °C (6)
• Cặp nhiệt điện “L” 0…800 °C (2)
• Cặp nhiệt điện “N” 0…1300 °C (2)
• Cặp nhiệt điện “R” 0…1769 °C (2)
• Cặp nhiệt điện “S” 0…1769 °C (2)
• Cặp nhiệt điện “T” -199,9…400,0 °C (3)
• Cặp nhiệt điện “U” -199,9…600,0 °C (3)
• Cặp nhiệt điện “D” 0…2320 °C (2)
• Điện áp tuyến tính -10…50 mV -1999…9999, có thể lập trình (4)
• Dòng điện tuyến tính 0(4)…20 mA -1999…9999, có thể lập trình (2)
• Lựa chọn loại đầu vào/phạm vi có thể lập trình
• Cách ly đầu vào quang học, 1500 VAC

Đầu vào phụ (tùy chọn)

• Loại tín hiệu 0(4)…20 mA
• Chức năng điểm đặt từ xa

Kiểm soát đầu ra

• Rơ le cơ điện 3A/250V có tiếp điểm NO/NC (4)
• Rơ le bán dẫn (SSR) (5) 1A/250VAC
• Cổng MOS (5) 0,1A/60V, cách ly quang học
• Đầu ra cho SSR bên ngoài 24V, 20mA
• Đầu ra tương tự (6) 0(4)…20 mA (≤600 Ω), 0…10 V ( ≥ 1 MΩ)
• Sự cách ly quang học, 1500 VAC
• Thuật toán điều khiển BẬT/TẮT và PID mờ, có thể lập trình
• Tự động điều chỉnh có thể lập trình
• Điều khiển tự động/thủ công không va chạm, bàn phím chuyển đổi (7)
• Điểm đặt mẫu 1(2) chương trình với 16(8) điểm

Đầu ra alarm

• Rơ le cơ điện 3A/250V với tiếp điểm NO/NC (4)
• Rơ le bán dẫn (SSR) (5) 1A/250VAC
• Cổng MOS (5) 0,1A/60V, cách ly quang học
• Đầu ra cho SSR bên ngoài 24V, 20mA

Đầu ra truyền lại

• Loại tín hiệu 0(4)…20 mA (≤600 Ω), 0…10 V ( ≥ 1 MΩ)
• Chức năng Truyền tải PV hoặc SV
• Sự cách ly quang học, 1500 VAC

Hiển thị và điều khiển của Bộ điều khiển đa năng RT1800:

• Màn hình kỹ thuật số 2 x 3 đèn LED chỉ báo
• Đèn LED 2 đèn LED cho trạng thái đầu ra
• Bàn phím 4 phím màng
• Màn hình kỹ thuật số 2 x 4 đèn LED chỉ báo
• Hiển thị biểu đồ thanh (7) Đèn LED 10 điểm cho đầu ra điều khiển thứ nhất, 0…100%
• Đèn LED 8 (6 cho ‘S’) đèn LED điều khiển
• Bàn phím 5 (4 cho phím màng ‘S’)

Giao diện nối tiếp của Bộ điều khiển đa năng RT1800:

• Loại giao diện RS232 hoặc RS485
• Chức năng cấu hình và mạng
• Thiết bị mạng lên đến 31
• Sự cách ly 1500VAC
• Giao thức MODBUS ASCII hoặc RTU

Sự chính xác của Bộ điều khiển đa năng RT1800:

• Lỗi đo lường 0,3% từ khoảng cách
• Sự trôi dạt nhiệt độ 0,01% từ khoảng cách cho 1 °C
• Thời gian lấy mẫu 250 ms
• Bù điểm lạnh phần mềm tự động
• Bù đường dây RTD phần mềm tự động

Nguồn điện của Bộ điều khiển đa năng RT1800:

• Điện áp cung cấp 85…265VAC
• Sự tiêu thụ tối đa 4 VA

Điều kiện hoạt động của Bộ điều khiển đa năng RT1800:

• Nhiệt độ môi trường 0…50 °C
• Độ ẩm môi trường xung quanh 20…85%RH
• Nhiệt độ lưu trữ -20…65 °C
• Độ ẩm lưu trữ 0…95%RH, không ngưng tụ

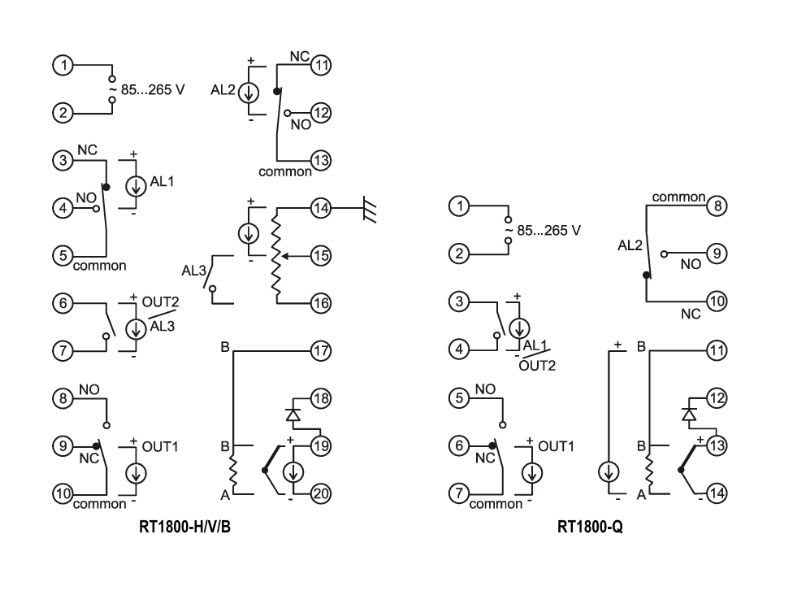

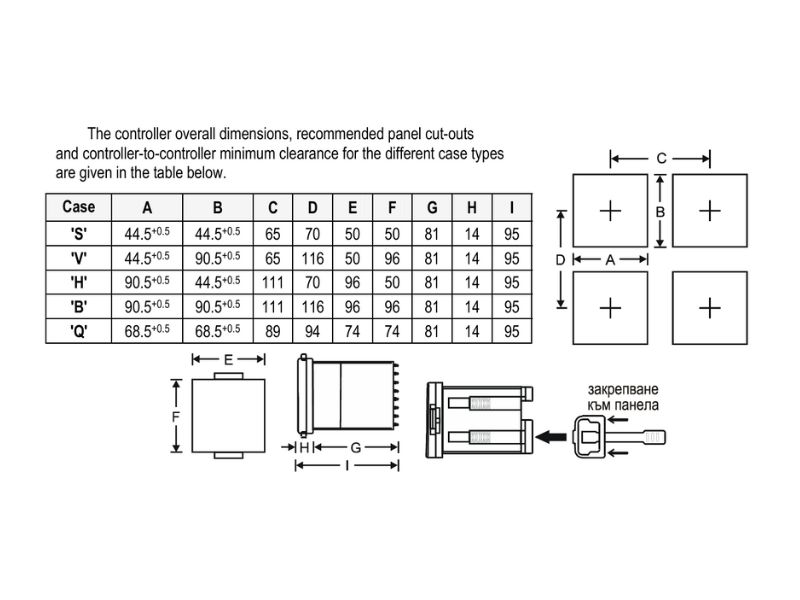

Thiết kế và vật liệu của Bộ điều khiển đa năng RT1800:

• Kích thước mặt trước [mm] 96×96
• Lắp ráp bảng điều khiển
• Đường cắt tấm [mm] 91×91
• Độ sâu lắp đặt [mm] 81
• Chiều cao chữ số hiển thị PV [mm] 14
• Chiều cao chữ số hiển thị SV [mm] 10
• Trọng lượng tối đa [g] 300
• Bảo vệ, mặt trước/đầu cuối IP56/20
• Tăng IP phía trước (tùy chọn) IP65
• Vật liệu vỏ máy nhựa
• Dây điện (đầu cuối) vít

Ứng dụng của Bộ điều khiển đa năng RT1800:

• Bộ điều khiển đa năng RT1800 nhỏ gọn, đa chức năng. Ngõ vào analog có thể cấu hình bởi người dùng, cho phép thích ứng tại chỗ với nhiều loại cảm biến nhiệt điện và RTD cũng như đầu ra dòng điện và điện áp, độ ẩm tương đối, lưu lượng, v.v. Bộ điều khiển RT1800 có thể được tùy chọn đặt hàng hai đầu vào tương tự cho hoạt động nối tiếp hoặc cài đặt điểm đặt từ xa.
• Kiểm soát cấu hình điểm đặt là một tùy chọn bổ sung.
• Thiết bị có thể được trang bị tối đa 4 rơle và/hoặc đầu ra tương tự có thể đóng vai trò là đầu ra điều khiển,bộ so sánh giới hạn, đầu ra cảnh báo, v.v. Bộ hẹn giờ tích hợp có thể được lập trình để kiểm soát hoàn toàn một trong các đầu rarơ le cung cấp độ trễ thuận tiện khi khởi động.
• Bộ điều khiển cung cấp tất cả các tính năng PID tiêu chuẩn bao gồm chuyển đổi tự động/thủ công không va chạm. Hai màn hình hiển thị ─ một cho biến quy trình và một cho điểm đặt ─ cộng với biểu đồ thanh điều khiển hành động cho phép tất cả thông tin cần thiết để đọc lướt qua.
• Giao diện kỹ thuật số tùy chọn, RS232 hoặc RS485, cung cấp kết nối đến trạm điều hành được điều khiểnmạng lưới cũng như kiểm soát theo hệ thống phân cấp.
• Nguồn điện chế độ chuyển mạch đảm bảo hoạt động không gặp sự cố khi điện áp lưới thay đổi mạnh(từ 85 đến 265 VAC).
• Thiết bị được thiết kế đặc biệt để duy trì các nhiễu loạn điện từ nặng thường gây ratrong môi trường công nghiệp bằng phương pháp tách ghép quang học của tất cả các đầu vào và đầu ra và nhiễu đặc biệtmạch triệt tiêu.
