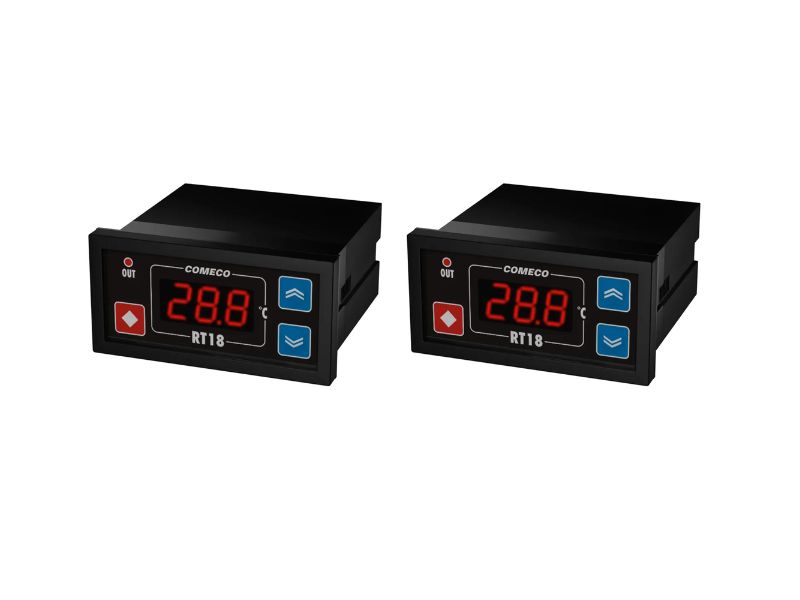

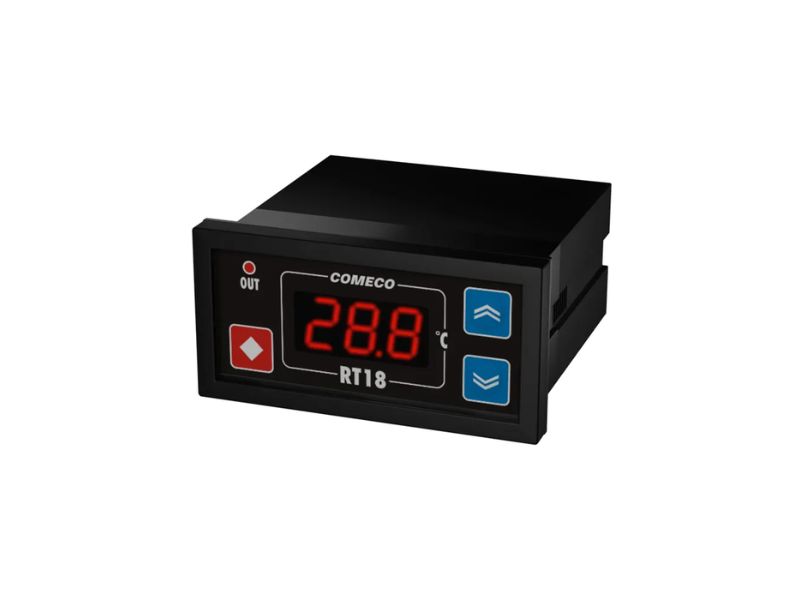

Bộ điều khiển nhiệt độ RT18

RT18 là bộ điều khiển BẬT/TẮT nhiệt độ có thể lập trình với đầu vào cố định cho nhiều loại cảm biến nhiệt độ và tín hiệu tuyến tính. Thiết bị được trang bị màn hình LED 3 chữ số và đầu ra điều khiển rơle. Bộ điều khiển nhiệt độ RT18 là sản phẩm của hãng Comeco thuộc Cộng hòa Bulgaria.

Mô tả chung về Bộ điều khiển nhiệt độ RT18:

Để dễ dàng lắp đặt vào các lỗ khoét sẵn có, RT18 có sẵn các kích thước mặt trước 48×48, 96×48, 48×96 và 96×96 mm. Để điều khiển đầu ra, thiết bị có thể sử dụng thuật toán điều khiển BẬT/TẮT hoặc tự động điều chỉnh PI. Giải pháp thứ hai là một giải pháp tiện lợi giúp tiết kiệm thời gian và chi phí lắp đặt, đồng thời mang lại khả năng điều khiển chính xác. Khả năng hoạt động đáng tin cậy trong môi trường công nghiệp ồn ào cũng mở rộng phạm vi ứng dụng của RT18.

Đặc điểm nổi bật của Bộ điều khiển nhiệt độ RT18:

• Thuật toán điều khiển BẬT/TẮT hoặc PI tự động điều chỉnh
• Đầu vào cố định
• Vỏ 4 DIN – lên đến 1/16 DIN
• Đầu vào cố định
• Lập trình dễ dàng

Thông số kỹ thuật của Bộ điều khiển nhiệt độ RT18:

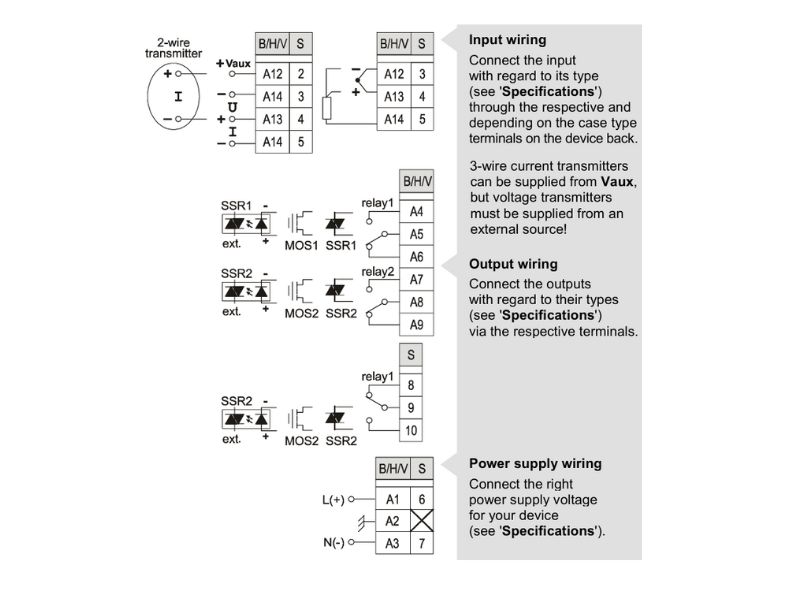

Đầu vào

• Pt50 (w=1.385); 3 dây -9,9(-50)…90,0(500) °C
• Pt100 (w=1.385); 3 dây -9,9(-50)…90,0(500) °C
• Pt500 (w=1.385); 3 dây -9,9(-50)…90,0(500) °C
• Pt1000 (w=1.385); 3 dây -9,9(-50)…90,0(500) °C
• Cu100; 3 dây -9,9(-50)…90,0(500) °C
• Cu50; 3 dây -9,9(-50)…90,0(500) °C
• RTD khác (1) min. -99…max. 500 °C
• Cặp nhiệt điện “J” 0…999(600) °C (2)
• Cặp nhiệt điện “K” 0…999(600) °C (2)
• Cặp nhiệt điện “L” 0…999(600) °C (2)
• Cặp nhiệt điện “L-GOST” 0…999(600) °C (2)
• Cặp nhiệt điện khác (1) của tôi. -99(0)…tối đa. 900(999) °C(2)
• Điện áp tuyến tính 0…10 V -99…900 (0…999)(2,3,4)
• Dòng điện tuyến tính 0(4)…20 mA -99…900 (0…999)(2,3,4)
• Điện áp tuyến tính tùy chỉnh; tối đa 40 V min. -99…max. 999 (2,3,4)
• Dòng điện tuyến tính tùy chỉnh; tối đa 80 mA min. -99…max. 999 (2,3,4)

Đầu ra

• Rơ le cơ điện 5A/250V có tiếp điểm NO/NC
• Rơ le bán dẫn (SSR) (5) 1A/250VAC
• Cổng MOS (5) 0,1A/60V, cách ly quang học
• Đầu ra cho SSR bên ngoài 5…24 V, 30 mA
• Thuật toán điều khiển BẬT/TẮT, PI tự điều chỉnh
• Điểm đặt trong giới hạn phạm vi đầu vào

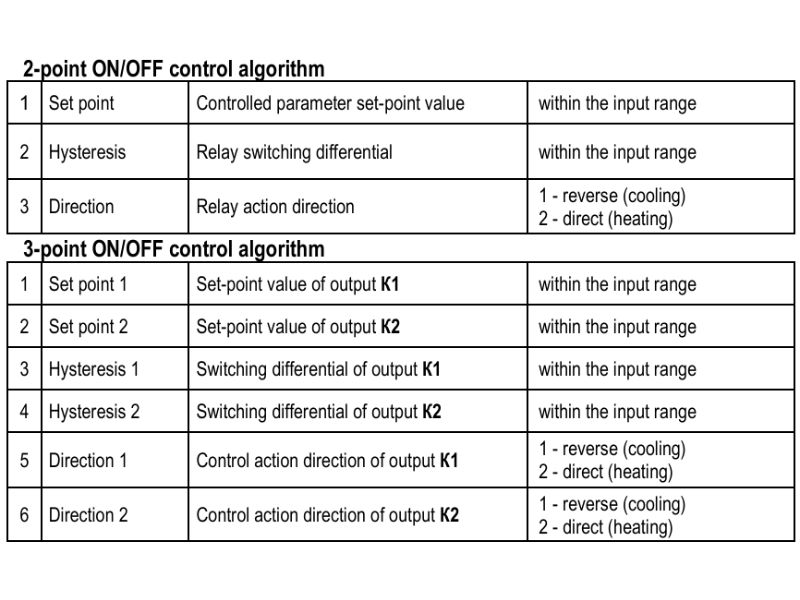

• Các thông số có thể lập trình theo thuật toán điều khiển

Accuracy của Bộ điều khiển nhiệt độ RT18:

• Measurement error 0.4% from span
• Temperature drift 0.005% from span for 1 °C
• Cold junction compensation ± 1 °C
• RTD line compensation (option) 0.01% from span for 1 Ω

Nguồn điện của Bộ điều khiển nhiệt độ RT18:

• Điện áp nguồn điện lưới 230 VAC hoặc 115 VAC
• Điện áp SMPS 90…250 V
• Điện áp thấp bị cô lập 12…24 V hoặc 24 VAC
• Điện áp thấp không cách ly 12…24 V
• Sự tiêu thụ tối đa 3 VA

Hiển thị của Bộ điều khiển nhiệt độ RT18:

• Màn hình kỹ thuật số 3 đèn LED chỉ báo
• Đèn LED Đèn LED cho trạng thái đầu ra
• Bàn phím 3 phím màng

Điều kiện hoạt động:

• Nhiệt độ môi trường -10…65 °C
• Độ ẩm môi trường xung quanh 0…85%RH

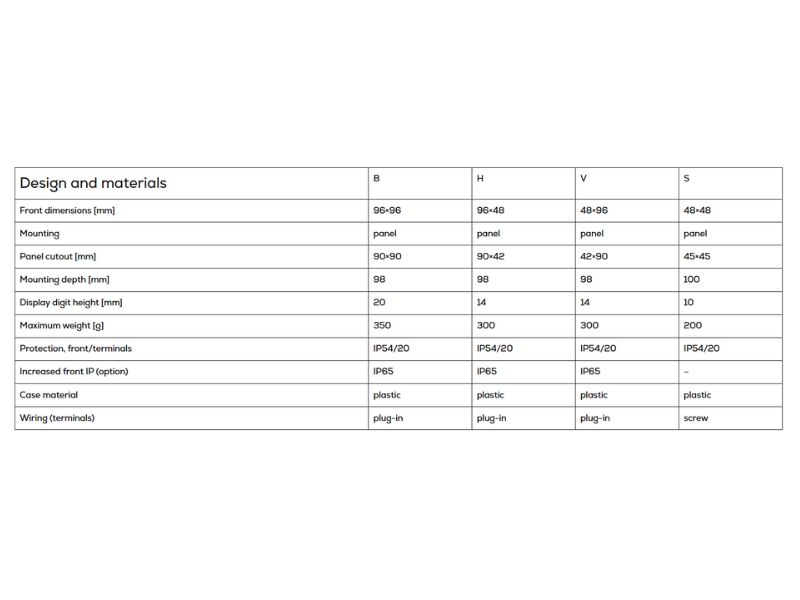

Thiết kế và vật liệu của Bộ điều khiển nhiệt độ RT18:

• Kích thước mặt trước [mm] 96×96
• Lắp ráp bảng điều khiển
• Đường cắt tấm [mm] 90×90
• Độ sâu lắp đặt [mm] 98
• Chiều cao chữ số hiển thị [mm] 20
• Trọng lượng tối đa [g] 350
• Bảo vệ, mặt trước/đầu cuối IP54/20
• Tăng IP phía trước (tùy chọn) IP65
• Vật liệu vỏ máy nhựa
• Dây điện (đầu cuối) trình cắm thêm

Nguyên lý điều khiển của Bộ điều khiển nhiệt độ RT18:

• Để bắt đầu/dừng quy trình tự hiệu chỉnh, nhấn tổ hợp phím +.
• Màn hình bắt đầu nhấp nháy, cho biết quy trình tự hiệu chỉnh đang diễn ra.
• Trong quá trình tự hiệu chỉnh, thiết bị hoạt động như một bộ điều khiển BẬT/TẮT với dao động phụ thuộc vào quán tính của đối tượng.
• Khi quá trình tự hiệu chỉnh hoàn tất, màn hình ngừng nhấp nháy và thiết bị bắt đầu hoạt động như một bộ điều khiển PI với bộ thông số thuật toán mới.
• Nếu quy trình tự hiệu chỉnh bị dừng lại, bộ điều khiển sẽ tiếp tục hoạt động với bộ thông số điều khiển PI cũ.

Để biết thêm chi tiết về Bộ điều khiển nhiệt độ RT18 , hãy liên hệ Ms. Hạnh 0934811476
