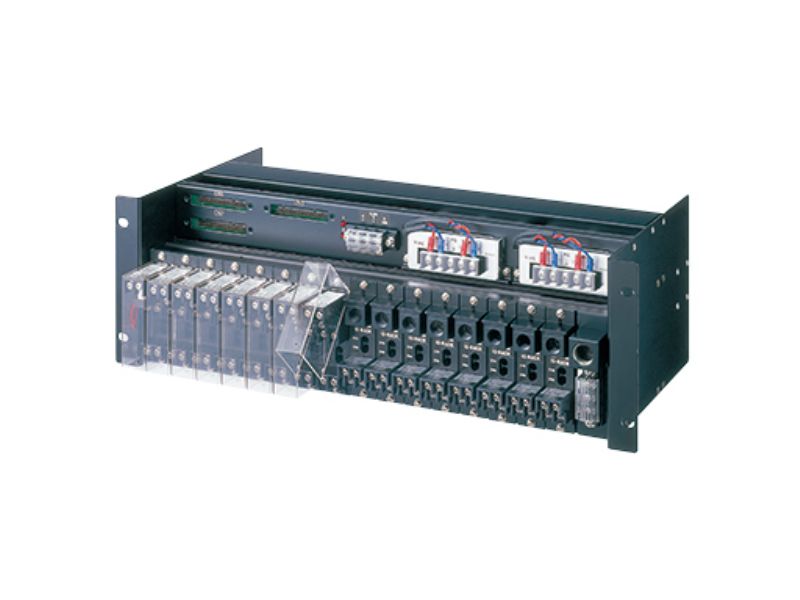

Bộ hiển thị tín hiệu nhiệt độ cao 10JRE là thiết bị thuộc dòng High-density Signal Conditioners 10-RACK gồm một đầu vào, hai đầu ra riêng biệt. Giao diện trực tiếp tới nhiều DCS khác nhau thông qua đầu nối. Thiết bị có xuất xứ Nhật Bản, hiệu suất hoạt động ổn định.
NỘI DUNG CHÍNH
Chức năng & Tính năng của Bộ hiển thị tín hiệu nhiệt độ cao 10JRE:
- Chấp nhận đầu vào trực tiếp từ Pt 1000 Ω 4 dây và cung cấp tín hiệu xử lý tiêu chuẩn
- Dựa trên bộ vi xử lý
- Phạm vi nhiệt độ có thể lập trình tại hiện trường
- Tuyến tính hóa
- Bảo vệ kiệt sức
Mô tả chung của Bộ hiển thị tín hiệu nhiệt độ cao 10JRE:
ĐẦU VÀO RTD (4 dây)
- 2: Pt 1000 Ω
[1] ĐẦU RA 1
Current
- A: 4 – 20 mA DC (Trở kháng tải tối đa 600 Ω)
Voltage
- 6: 1 – 5 V DC (Trở kháng tải tối thiểu 500 Ω)
ĐẦU RA 2
- 0: None
[4] ĐIỆN ĐẦU VÀO
- Nguồn DC
- R: 24V DC
- (Phạm vi điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10% trang/p.)
Đặc điểm kỹ thuật chung của Bộ hiển thị tín hiệu nhiệt độ cao 10JRE:

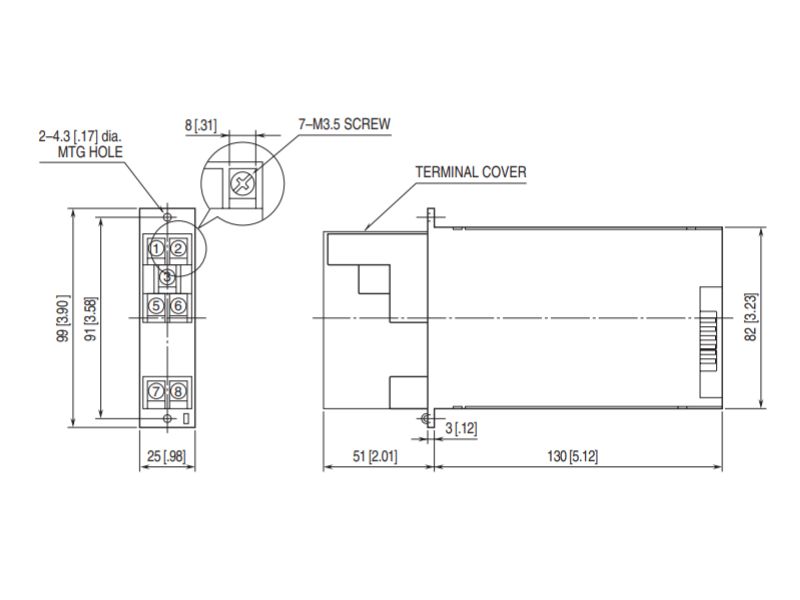

- Lắp đặt: Gắn trên giá đỡ; truy cập thiết bị đầu cuối thông qua các thiết bị đầu cuối vít ở phía trước và qua đầu nối cạnh thẻ ở phía sau; vỏ thiết bị đầu cuối được cung cấp
- Sự kết nối
- Đầu vào: Thiết bị đầu cuối vít M3.5 (mô-men xoắn 0,8 N·m)
- Đầu ra: Đầu nối cạnh thẻ và đầu nối vít M3.5 (mô-men xoắn 0,8 N·m)
- Đầu vào nguồn: Được cung cấp từ đầu nối cạnh thẻ
- Thiết bị đầu cuối vít: Thép mạ niken
- Vật liệu vỏ: Nhựa chống cháy (màu đen)
- Sự cách ly: Đầu vào thành đầu ra nguồn
- Tuyến tính hóa: tối đa 16 điểm trong phạm vi -15,00 – +115,00 % đầu vào hoặc đầu ra; được biểu diễn dưới dạng phần trăm của quy mô đầy đủ
- Điều chỉnh: Bộ lập trình (model: PU-2x); dữ liệu tuyến tính hóa, phạm vi đầu vào, zero và span, mô phỏng đầu ra, v.v.
Thông số đầu vào của Bộ hiển thị tín hiệu nhiệt độ cao 10JRE:
- Điện trở dây dẫn tối đa: 200 Ω mỗi dây
- Cảm biến current: 1 mA
- Phạm vi sử dụng được: 0 – 1300 Ω
- Khoảng tối thiểu: 800 Ω
Cài đặt của Bộ hiển thị tín hiệu nhiệt độ cao 10JRE:
- Mức tiêu thụ hiện tại: Xấp xỉ. 60 mA với điện áp đầu ra 1
- Xấp xỉ. 90 mA với đầu ra hiện tại 1
- Nhiệt độ hoạt động: -5 đến +55°C (23 đến 131°F)
- Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
- Gắn: Giá tiêu chuẩn 10BXx
- Trọng lượng: 220 g (0,49 lb)
Hiệu suất của Bộ hiển thị tín hiệu nhiệt độ cao 10JRE:
- Sự chính xác: ±0,1 % với mức tăng phân đoạn 1 [±0,1 % × mức tăng] với mức tăng phân đoạn > 1
- Nhiệt độ. hệ số: ±0,015 %/°C (±0,008 %/°F)
- Thời gian đáp ứng: ≤ 0,5 giây. (0 – 90%)
- Phản ứng kiệt sức: 10 giây.
- Hiệu ứng điện áp đường dây: ±0,1 % trên dải điện áp
- Điện trở cách điện: ≥ 100 MΩ với 500 V DC
- Độ bền điện môi: 500 V AC @ 1 phút
- (đầu vào thành đầu ra nguồn)
- 1500 V AC @ 1 phút (đầu vào hoặc đầu ra hoặc cấp nguồn xuống đất)
