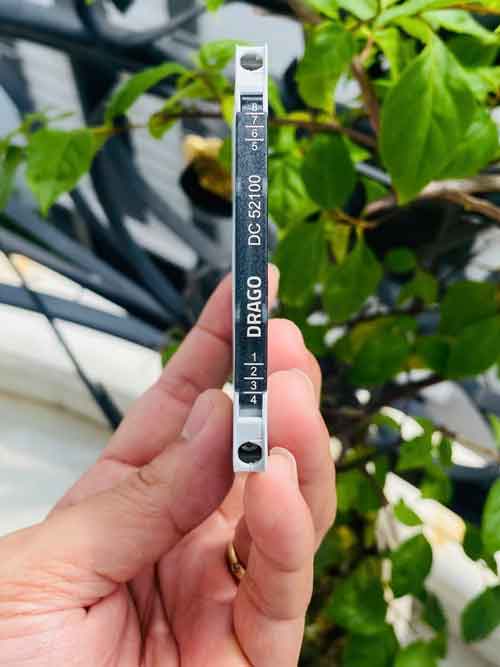

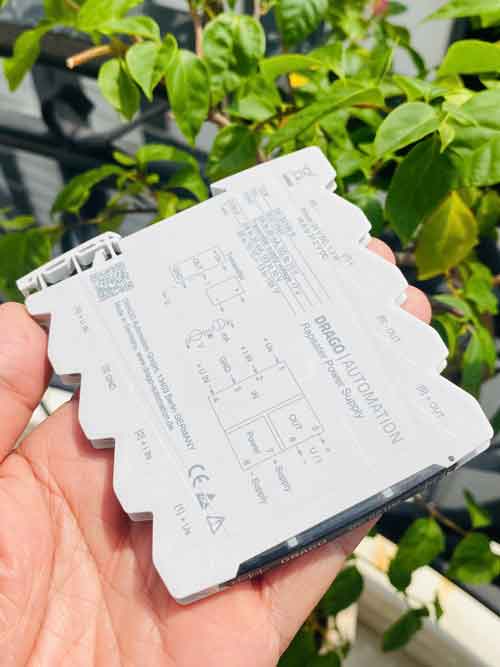

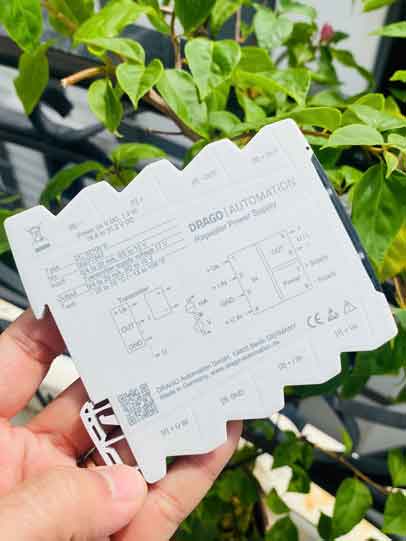

Bộ cách ly tín hiệu 4-20mA DC52100

Bộ cách ly tín hiệu 4-20mA DC52100. Được biết đến là dòng sản phẩm rất đa năng, chức năng chính là cách ly tín hiệu. Nhưng bên cạnh đó model DC52100, có thể nhận và chuyển các tín hiệu sang nhiều tín hiệu khác nhau. Nên hiện nay sản phẩm được sử dụng cho rất nhiều các ứng dụng. So với rất nhiều dòng bộ cách ly hiện tại, thì model DC52100 của hãng Drago, vẫn có các thông số rất vượt trội.

Các tính năng được hãng trang bị cho sản phẩm luôn vượt ngoài mong đợi của khách hàng. Mức cách ly ở ngưỡng 3 kV AC, sẽ đảm bảo tín hiệu được an toàn ở các môi trường dễ gây nhiễu. Các thông số kỹ thuật chung luôn được đảm bảo ở mức rất cao. Điều này cũng là những tính toán của hãng, để sản phẩm có được sự ổn định và độ bền cao.

Sơ lược thông tin về bộ cách ly tín hiệu 4-20mA DC52100:

Được sản xuất hoàn toàn tại Đức bởi hãng DRAGO Automation GmbH. Trang bị rất nhiều tính năng, nhưng thiết kế vẫn luôn đảm bảo nhỏ gọn. Đây vẫn luôn là ưu điểm của các sản phẩm đến từ Đức. Và với một hãng chuyên sản xuất các dòng sản phẩm bộ chuyển đổi như hãng Drago, thì các sản phẩm của hãng còn có được nhiều tính năng vượt trội hơn.

Không chỉ sử dụng cho tín hiệu 4-20mA, các vị trí khác với các tín hiệu khác như: 0…20mA, 0… 10V, 2…10V, cũng có thể sử dụng được sản phẩm. Và mức sai số cũng luôn đảm bảo ở mức < 0.1 % full scale. Điều này giúp khách hàng tin tưởng ở sản phẩm hơn rất nhiều. Ngoài ra sản phẩm cũng đạt được rất nhiều các tiêu chuẩn về an toàn, kể cả chuẩn chống cháy nổ. Nên sẽ rất an toàn và phù hợp cho nhiều vị trí, yêu cầu đến tiêu chuẩn chống cháy nổ.

Các thông số kỹ thuật của bộ cách ly tín hiệu 4-20mA DC52100:

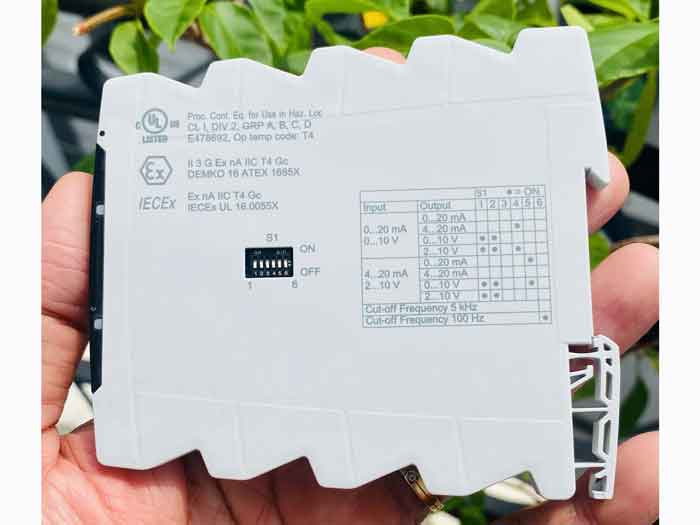

• Tín hiệu đầu vào: 4…20mA, 0…20mA, 0… 10V, 2…10V
• Tín hiệu đầu ra: 4…20mA, 0…20mA, 0… 10V, 2…10V
• Tải ngõ ra áp: ≥ 2 kΩ tại 10 V
• Dải truyền tuyến tính: −1…+110 %
• Độ chính xác truyền: < 0,1 % toàn thang
• Hệ số nhiệt: < 100 ppm/K
• Tần số cắt −3 dB: 5 kHz / 100 Hz, lựa chọn được
• Thời gian đáp ứng T99: 150 µs / 7 ms
• Điện áp thử cách ly: 3 kV AC
• Điện áp làm việc: 600 V AC/DC
• Dải điện áp nguồn: 16,8…31,2 VDC
• Công suất tiêu thụ: khoảng 1,3 W
• Nhiệt độ hoạt động: −25…+70 °C
• Nhiệt độ lưu trữ: −40…+85 °C
• Kiểu lắp đặt: DIN Rail 35 mm
• Bề rộng thiết bị: 6,2 mm
• Cấp bảo vệ: IP20
• Tiêu chuẩn EMC: EN 61326-1
• Chứng nhận: UL, ATEX, IECEx

Các ưu điểm và ứng dụng của bộ cách ly tín hiệu 4-20mA DC52100:

Về ưu điểm của bộ cách ly tín hiệu 4-20mA DC52100

• Cách ly tín hiệu hiệu quả: Cách ly điện giữa ngõ vào, ngõ ra và nguồn cấp, giúp hạn chế nhiễu từ môi trường xung quanh, cũng như các động cơ lớn từ nhà máy. Đảm bảo tín hiệu luôn đươc an toàn.
• Tích hợp cấp nguồn cho transmitter: Có khả năng cấp nguồn cho transmitter 2 dây và 3 dây, đồng thời nhận tín hiệu đo. Điều này giúp sản phẩm được sử dụng nhiều hơn cho các cảm biến, hoặc các thiết bị cần được cấp nguồn.
• Đa dạng tín hiệu: Hỗ trợ các dạng 0/4–20mA và 0/2–10V, điều này sẽ giúp sản phẩm được ứng dụng nhiều hơn, tại các vị trí khác nhau. Đây cũng là xu hướng của các bộ cách ly trong những năm gần đây.
• Độ chính xác cao: Sai số truyền tín hiệu thấp, < 0,1% toàn thang. Mức sai số được xem là rất thấp, nên các kết quả khi chuyển đổi sẽ luôn giữ được độ chính xác.
• Cách ly điện áp cao: Điện áp thử cách ly lên đến 3 kV AC, tăng độ an toàn và độ tin cậy cho hệ thống. mức cách ly đảm bảo an toan cho sản phẩm và các thiết bị xung quanh.
• Thiết kế siêu mỏng: Chiều rộng chỉ khoảng 6,2 mm, tiết kiệm không gian trong tủ điện. Nhưng sản phẩm vẫn luôn đảm bảo về độ bền rất cao.
• Lắp đặt dễ dàng: Thiết kế phù hợp với thanh DIN 35 mm, thuận tiện cho việc lắp đặt và bảo trì. Điều này được hãng đảm bảo tuân thủ theo các tiêu chuẩn chung, để dễ dàng thay thế cho các thiết bị khác của khách hàng đang dùng.
• Đáp ứng nhanh: Thời gian đáp ứng có thể đạt khoảng 150 µs khi sử dụng cấu hình tần số cao. Nên các thay đổi của tín hiệu trong hệ thống, sẽ được bộ DC52100 chuyển đổi liên tục.
• Hoạt động ổn định trong môi trường công nghiệp: Dải nhiệt độ hoạt động khoảng −25 đến +70 °C.
• Tiết kiệm không gian và chi phí: Tích hợp nhiều chức năng trong một thiết bị nhỏ gọn, giảm nhu cầu sử dụng nhiều module riêng biệt.
• Có phiên bản In-Rail-Bus: Phiên bản DC52100 B hỗ trợ In-Rail-Bus, thuận tiện cho việc phân phối nguồn trong tủ điều khiển.

Các ứng dụng của bộ cách ly tín hiệu 4-20mA DC52100:

• Cách ly tín hiệu 4–20mA
• Cấp nguồn cho transmitter 2 dây/3 dây
• Cách ly tín hiệu từ cảm biến áp suất, nhiệt độ, lưu lượng và mức
• Chống nhiễu tín hiệu analog
• Loại bỏ hiện tượng Ground Loop (vòng lặp mass)
• Bảo vệ ngõ vào PLC/DCS
• Kết nối thiết bị đo với hệ thống SCADA
• Ứng dụng trong tủ điều khiển và tủ điện công nghiệp
• Nhà máy sản xuất và dây chuyền tự động hóa
• Hệ thống HVAC và quản lý năng lượng
• Hệ thống xử lý nước và nước thải
• Ngành hóa chất, thực phẩm và dược phẩm
• Hệ thống dầu khí, hơi nước và nhiệt
• Hệ thống giám sát và điều khiển quy trình

Bộ cách ly tín hiệu 4-20mA DC52100 sẽ là sản phẩm chuẩn Made in Germany, nên sẽ có đầy đủ các chứng từ theo yêu cầu. Quý khách hàng khi cần sử dụng sản phẩm Drago chính hãng hãy liên hệ ngay với chúng tôi. Đại lý duy nhất của hãng Drago tại Việt Nam.
