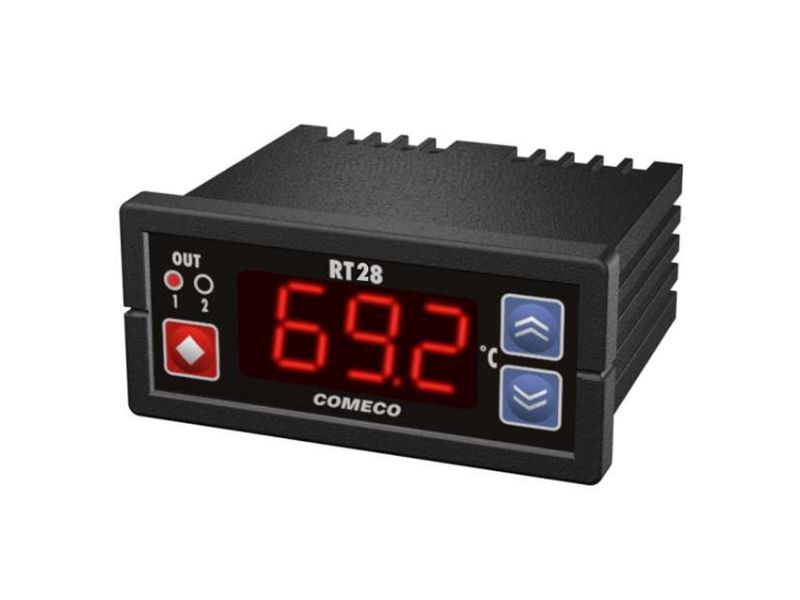

Bộ điều khiển nhiệt độ đa năng RT28U

Bộ điều khiển nhiệt độ đa năng RT28U là bộ điều khiển quy trình đa năng chất lượng cao được thiết kế cho nhiều ứng dụng điều khiển BẬT/TẮT, tương thích với các tiêu chuẩn công nghiệp dành cho cảm biến nhiệt độ. Bộ điều khiển nhiệt độ đa năng RT28U được trang bị màn hình LED 3 chữ số sáng rõ để gắn trên bảng điều khiển và có hai đầu ra rơle lập trình được để điều khiển hoặc cảnh báo.

Mô tả chung về Bộ điều khiển nhiệt độ đa năng RT28U:

Bộ điều khiển nhiệt độ đa năng RT28U hỗ trợ đầu vào cho nhiệt kế điện trở bạch kim (Pt100, Pt1000) theo tiêu chuẩn DIN IEC 60751, cặp nhiệt điện theo tiêu chuẩn DIN IEC 60584 và cảm biến PTC có đặc tính KTY. Thiết bị cung cấp các cài đặt thông qua bàn phím hoặc bộ mã hóa xoay để thiết lập điểm đặt và lập trình các thông số, tự chẩn đoán, tự hiệu chuẩn và bù trừ có thể lập trình cho điện trở đường dây và nhiệt độ của đầu “lạnh”. Sự tương ứng giữa đầu vào và màn hình hiển thị cho đầu vào tuyến tính, dấu thập phân, đơn vị đo được lập trình sẵn. Giao diện truyền thông RS485 tùy chọn cũng có sẵn. Nhờ đầu vào đa năng, khả năng truyền thông và nhiều loại vỏ khác nhau, Bộ điều khiển nhiệt độ đa năng RT28U được ứng dụng rộng rãi trong tự động hóa công nghiệp và có thể được sử dụng như một bộ điều nhiệt, bộ điều khiển nhiệt độ hoặc bộ điều khiển nhiệt..

Bộ điều khiển nhiệt độ đa năng RT28U là bộ điều khiển nhiệt độ đa năng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm:

• Luyện kim và xử lý nhiệt – điều khiển lò điện, buồng nhiệt và các quá trình nhiệt
• Ngành công nghiệp thực phẩm và đồ uống – kiểm soát chế độ nhiệt độ trong máy sấy, lò nướng bánh và kho lạnh.
• Kỹ thuật cơ khí và chế tạo – kiểm soát các quá trình nhiệt trong dây chuyền sản xuất và máy móc.
• Ngành công nghiệp hóa chất và dược phẩm – điều chỉnh nhiệt độ trong lò phản ứng, nồi hấp và các quy trình thí nghiệm.
• Hệ thống HVAC và năng lượng – điều khiển nồi hơi, hệ thống sưởi và nồi hơi hơi nước

Đặc điểm nổi bật của Bộ điều khiển nhiệt độ đa năng RT28U:

• Màn hình LED sáng 3 chữ số
• 5 trong số các trường hợp
• Ngõ vào đa năng cho 4 RTD, 6 T/C và 4 loại tuyến tính
• Điều khiển điều chỉnh bàn phím hoặc bộ mã hóa
• Khả năng hỗ trợ giao thức ASCII và giao thức MODBUS ASCII/RTU thông qua RS485.

Thông số kỹ thuật của Bộ điều khiển nhiệt độ đa năng RT28U:

Đầu vào

• Pt100 (w=1,385); 3 dây (DIN IEC 60751) -100…850 °C
• Pt1000 (w=1,385); 3 dây (DIN IEC 60751) -100…600 °C
• PTC (1k ở 25 °C); 3 dây (dựa trên KT và KTY) -50…150 °C
• PTC (2k ở 25 °C); 3 dây (dựa trên KT và KTY) -50…150 °C
• Cặp nhiệt điện chữ “T” (DIN IEC 60584) -40…400 °C
• Cặp nhiệt điện “J” (DIN IEC 60584) -20…999 °C
• Cặp nhiệt điện “K” (DIN IEC 60584) -20…999 °C
• Cặp nhiệt điện “S” (DIN IEC 60584) 0…999 °C
• Cặp nhiệt điện “R” (DIN IEC 60584) 0…999 °C
• Cặp nhiệt điện “B” (DIN IEC 60584) 100…999 °C
• Điện áp tuyến tính 0…10 V -199…999, có thể lập trình
• Dòng điện tuyến tính 0(4)…20 mA -199…999, có thể lập trình
• Điện trở tuyến tính 0…1 kΩ -199…999, có thể lập trình
• Tuyến tính tùy chỉnh (tùy chọn) (1) -199…999, có thể lập trình
• Bộ phát ngoài hai dây 4…20 mA (2)
• Độ lệch nhập liệu thủ công có thể lập trình
• Lựa chọn kiểu nhập liệu có thể lập trình
• Lựa chọn dấu thập phân có thể lập trình
• Đơn vị đo nhiệt độ °C hoặc °F, có thể lập trình

Đầu ra

• Rơle điện cơ 5A/250V với tiếp điểm NO/NC hoặc NO (3)
• Rơle trạng thái rắn (SSR) (9) 1A/250VAC (4)
• Cổng MOS (9) 0,1A/60V, cách ly quang học
• Ngõ ra cho SSR bên ngoài 5…24 V, 30 mA
• Thuật toán điều khiển BẬT/TẮT
• Điểm đặt trong giới hạn phạm vi đầu vào
• Báo động có thể lập trình

Giao diện

• Loại giao diện RS485 ASCII, MODBUS ASCII/RTU
• Chức năng cấu hình và thu thập dữ liệu
• Thiết bị mạng lên đến 32
• Định dạng dữ liệu 8 + 1 (dừng), kiểm tra chẵn lẻ
• Tốc độ truyền tải 1200 / 2400 / 4800 / 9600 bps
• Cách ly đầu vào Điện áp 1500 VAC trong 1 phút

Sự chính xác

• Sai số đo lường 0,3% (5) từ khoảng cách
• sự thay đổi nhiệt độ Sai số 0,02% so với khoảng đo ở 1 °C
• Bù trừ điểm nối lạnh tự động, -10…80 °C
• Bù trừ đường RTD tự động, lên đến 2 x 25 Ω

Nguồn điện

• Điện áp nguồn chính (6) 230 VAC hoặc 115 VAC
• Điện áp SMPS 90…250 V
• Điện áp thấp cách ly 12…24 V hoặc 24 VAC
• Điện áp thấp không cách ly 12…24 V
• Máy biến áp nguồn bên ngoài (7) 9(12) VAC
• Sự tiêu thụ tối đa 1,5 VA

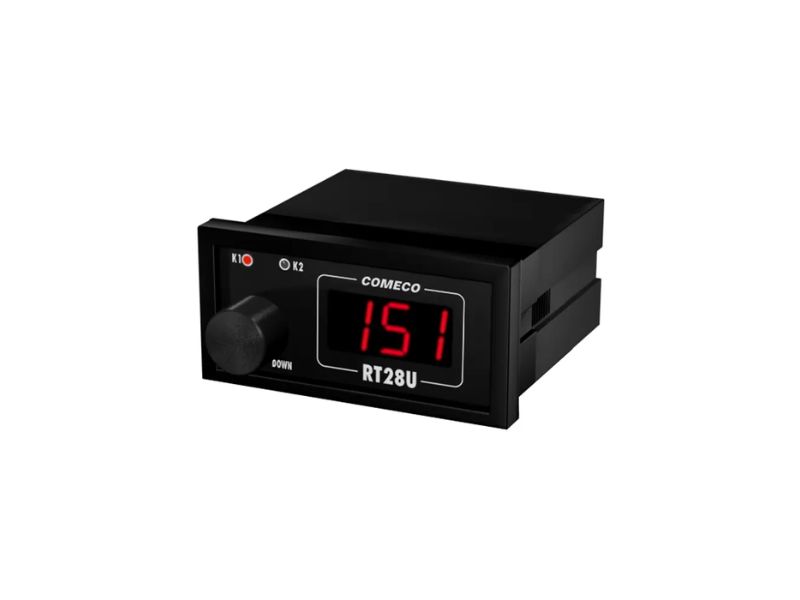

Chỉ dẫn và điều khiển Bộ điều khiển nhiệt độ đa năng RT28U:

• Màn hình kỹ thuật số 3 đèn LED báo hiệu
• Đèn LED 2 đèn LED hiển thị trạng thái đầu ra
• Điều khiển bàn phím có 3 phím hoặc bộ mã hóa xoay

Điều kiện vận hành của Bộ điều khiển nhiệt độ đa năng RT28U:

• Nhiệt độ môi trường xung quanh -10…65 °C
• Độ ẩm môi trường 0…85% độ ẩm tương đối

Thiết kế và vật liệu của Bộ điều khiển nhiệt độ đa năng RT28U:

• Kích thước mặt trước [mm] 96×96
• Lắp đặt bảng
• Kích thước lỗ khoét bảng điều khiển [mm] 90×90
• Độ sâu lắp đặt [mm] 98
• Chiều cao chữ số hiển thị [mm] 20
• Trọng lượng tối đa [g] 350
• Bảo vệ, mặt trước/đầu nối IP54 / IP20
• Tăng diện tích tiếp xúc với ánh nắng mặt trời phía trước (tùy chọn) IP65
• Vật liệu vỏ hộp nhựa
• Dây dẫn (đầu nối) plugin

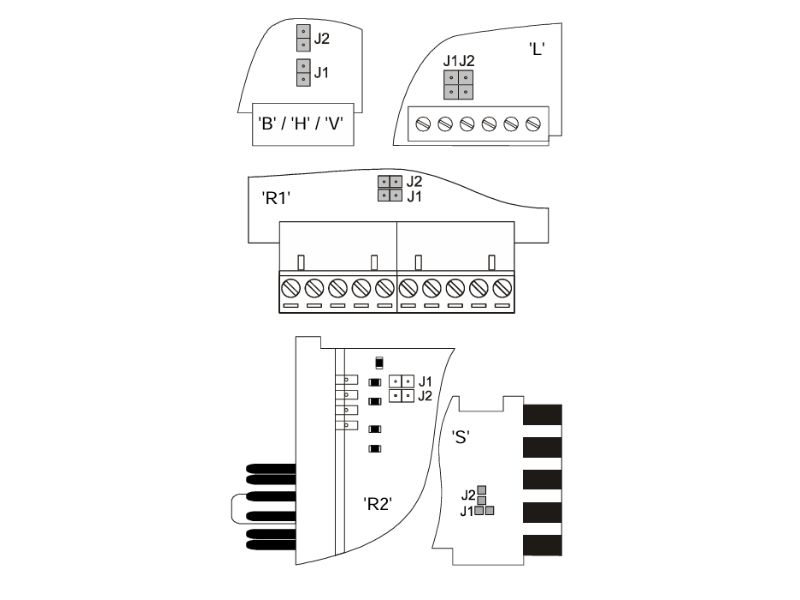

Lắp đặt Bộ điều khiển nhiệt độ đa năng RT28U:

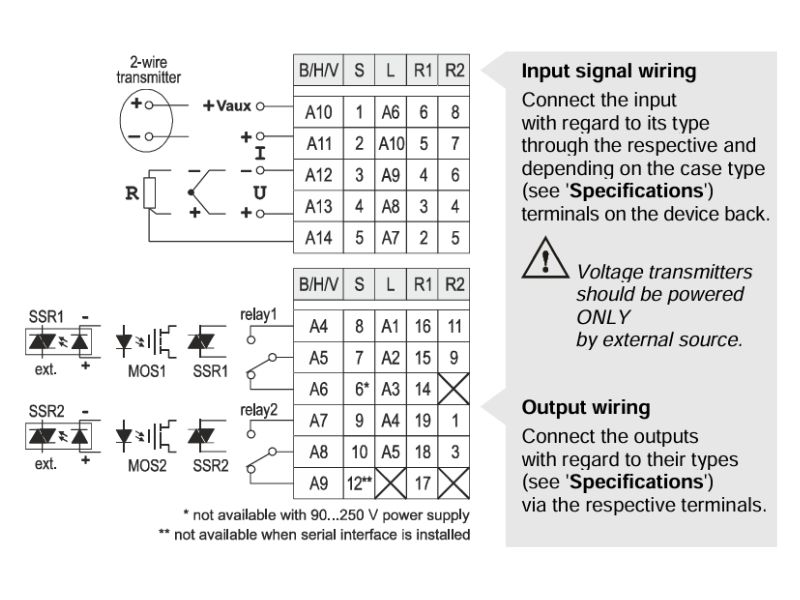

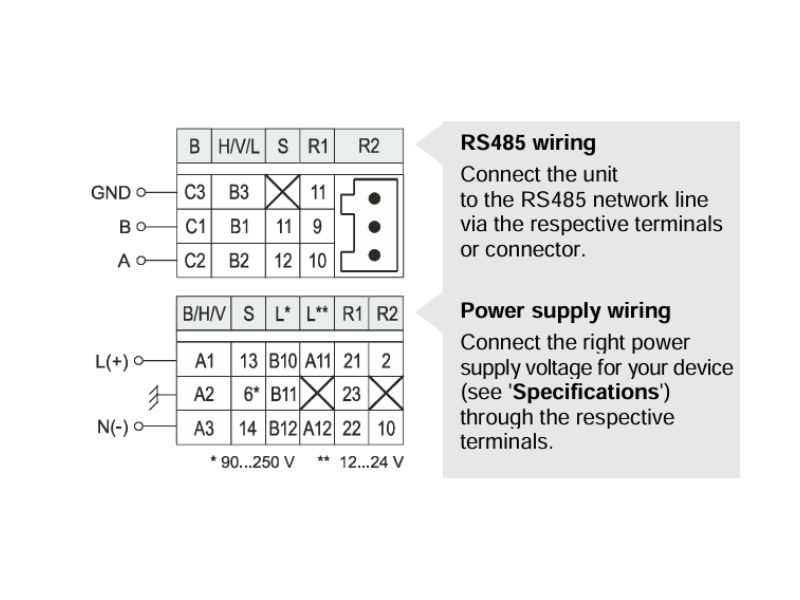

Lắp đặt bảng điều khiển (‘B’ / ‘H’ / ‘V’ / ‘S’ / ‘L’)

• ♦ Đặt RT28U vào vị trí khoét sẵn phù hợp trên bảng điều khiển.
• ♦ Cố định nó vào vị trí bằng cách sử dụng giá đỡ kèm theo.

Lắp đặt trên thanh ray (‘R1’)

• ♦ Lắp mép ray trên vào rãnh nhựa phía trên của cơ cấu lắp ray ở mặt sau của thiết bị.
• ♦ Ấn thiết bị về phía cạnh ray dưới cho đến khi bộ phận chuyển động của cơ cấu lắp đặt phát ra tiếng tách.

Lắp đặt trên thanh ray (‘R2’)

• Thiết bị có thể dễ dàng lắp đặt trên mọi thanh ray 35 mm tuân theo tiêu chuẩn EN50022 bằng đế cắm tiêu chuẩn UNDECAL.

Để biết thêm chi tiết về Bộ điều khiển nhiệt độ đa năng RT28U , hãy liên hệ Ms. Hạnh 0934811476
