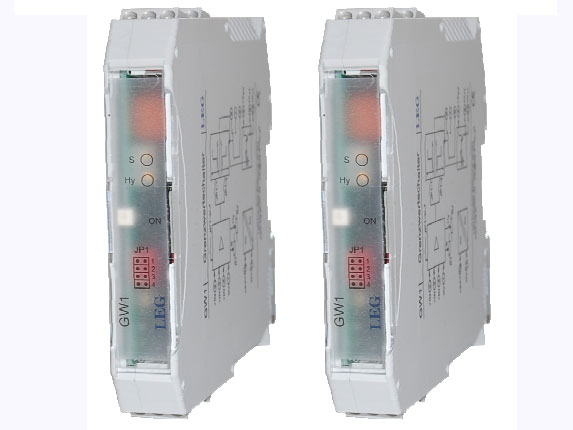

Bộ giám sát tín hiệu GW1

Bộ giám sát tín hiệu GW1. Dòng sản phẩm GW1 của hãng LEG – Đức, được xem là tiêu chuẩn vàng cho việc giám sát ngưỡng điện áp. Với khả năng tùy biến dải đo từ ±10mV đến 200VDC, thiết bị này mang lại sự chính xác và an toàn chuẩn công nghiệp châu Âu. Bộ GW1 cũng khá linh hoạt khi vận hành, có thể theo dõi cả tín hiệu shunt siêu nhỏ lẫn điện áp DC cao.

Sơ lược thông tin về bộ giám sát tín hiệu GW1:

Hãng LEG Mess- und Regeltechnik GmbH, là nhà sản xuất thiết bị đo lường và điều khiển hàng đầu tại Đức. Sản phẩm của LEG, đặc biệt là dòng GW1, nổi tiếng với độ bền cao, thiết kế nhỏ gọn (mỏng chỉ 6.2mm hoặc 12.5mm tùy phiên bản), và khả năng chống nhiễu vượt trội. Sản phẩm sẽ dễ dàng lắp đặt tại mọi vị trí mà khách hàng đang cần, kể cả tại các vị trí cực kỳ chật hẹp.

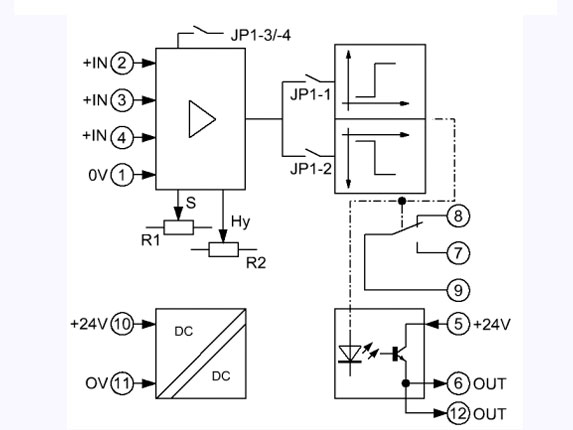

Bộ GW1 là thiết bị nhận tín hiệu đầu vào là điện áp DC, và so sánh nó với các giá trị giới hạn đã được cài đặt trước. Khi điện áp vượt quá hoặc thấp hơn ngưỡng này, thiết bị sẽ kích hoạt relay đầu ra để đóng/ngắt mạch hoặc phát tín hiệu cảnh báo. Với dải đo rộng từ ±10mV (tín hiệu cực nhỏ), đến 200VDC (điện áp nguồn), thiết bị này có khả năng ứng dụng cực kỳ đa dạng.

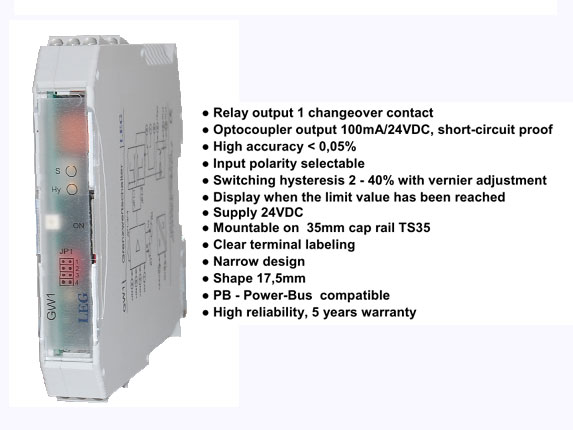

Các ưu điểm và ứng dụng của bộ giám sát tín hiệu GW1:

Các ưu điểm của bộ giám sát tín hiệu GW1:

• Dải đầu vào siêu rộng: Cấu hình linh hoạt từ các tín hiệu cực nhỏ ±10mV (từ điện trở Shunt) cho đến mức áp cao 200VDC.
• Độ chính xác cao: Sai số tuyến tính cực thấp, đảm bảo tín hiệu phản hồi trung thực nhất.
• Thiết kế siêu mỏng: Giúp tiết không gian lắp đặt trong tủ điện, tối ưu cho các hệ thống có mật độ thiết bị dày đặc.
• Cách ly an toàn (Galvanic Isolation): Bảo vệ toàn diện giữa mạch đầu vào, đầu ra và nguồn cấp, giúp loại bỏ nhiễu vòng lặp tiếp địa.
• Đầu ra Relay: Cung cấp tiếp điểm khô mạnh mẽ để kích hoạt báo động (Alarm) hoặc ngắt tải trực tiếp.
• Chất lượng linh kiện: LEG sử dụng linh kiện đạt chuẩn quân sự/công nghiệp nặng, giúp GW1 hoạt động ổn định trong môi trường nhiệt độ cao và độ ẩm lớn.

Các ứng dụng của bộ giám sát tín hiệu GW1:

• Giám sát dòng điện qua Shunt: Chuyển đổi tín hiệu mV từ Shunt thành tín hiệu cảnh báo quá dòng cho các bộ nguồn DC công suất lớn.
• Bảo vệ hệ thống Pin/Acquy: Giám sát điện áp của các dàn Pin năng lượng mặt trời hoặc hệ thống UPS công nghiệp (48V, 110V, 125VDC).
• Điều khiển mức trong bồn chứa: Kết hợp với các cảm biến có đầu ra điện áp để kiểm soát mức chất lỏng.
• Giám sát điện áp DC trong tàu thủy và đường sắt: Nơi yêu cầu thiết bị phải chịu được rung lắc và nhiễu điện từ mạnh.

Các thông số kỹ thuật cơ bản của bộ giám sát tín hiệu GW1:

• Dải điện áp đo (Voltage Range): Tùy chỉnh linh hoạt từ ±10mV đến ±200VDC. (Các dải phổ biến: 0-60mV, 0-150mV (cho Shunt), 0-10V, 0-24V, 0-110V, 0-200VDC.)
• Output: relay 230VAC / 3A
• Sai số cơ bản: < 0.1% Full Scale.
• Trôi nhiệt (Temperature Drift): < 0.01% / K.
• Thời gian đáp ứng (Response Time): < 50ms
• Nguồn cấp: 24VDC (±20%)
• Điện áp cách ly (Isolation): 2.5kV AC giữa Đầu vào / Đầu ra / Nguồn cấp.
• Kiểu lắp đặt: Thanh Rail chuẩn DIN EN 50022.
• Kích thước: * Vỏ mỏng (Slimline): 12.5 x 75 x 110 mm.
• Kiểu đấu nối: Terminal kẹp vít (Screw terminals) lên đến 2.5 $mm^2$.
• Nhiệt độ vận hành: -10°C đến +60°C.
• Cấp bảo vệ: IP20.
