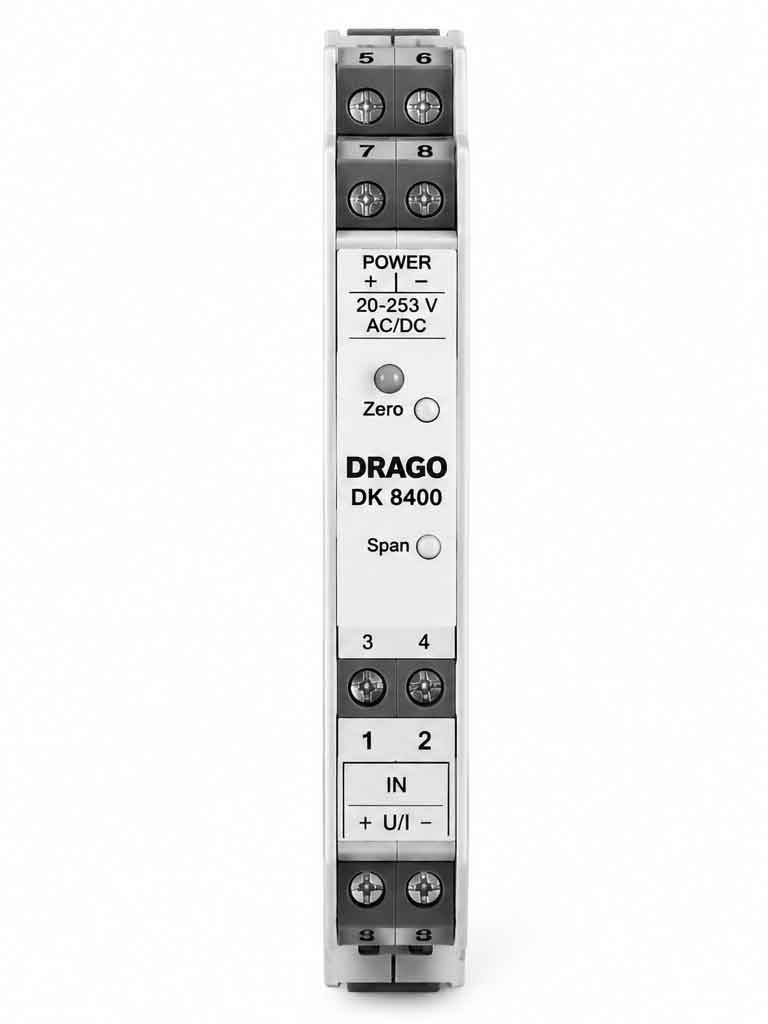

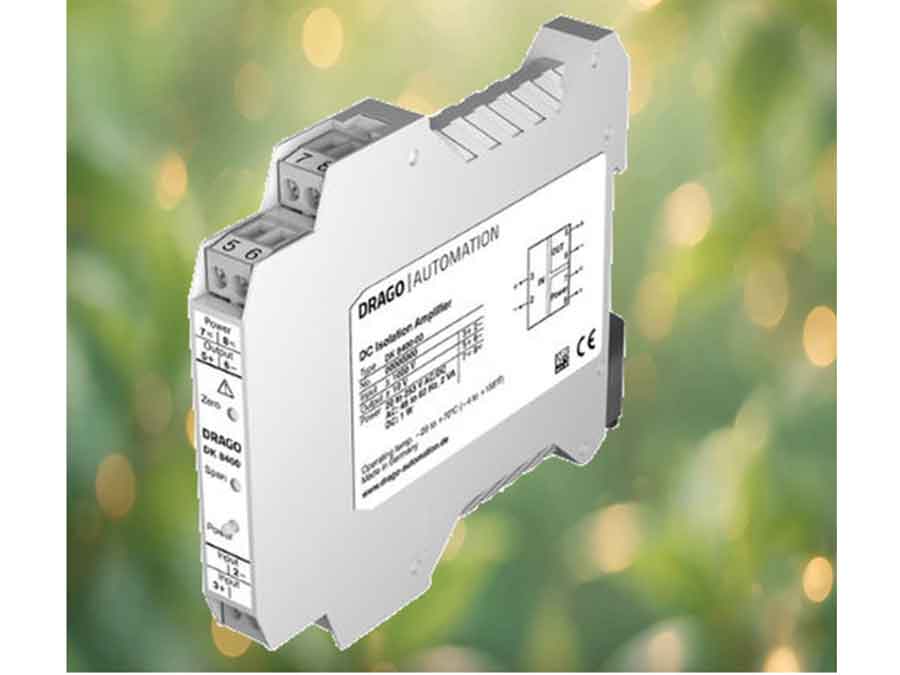

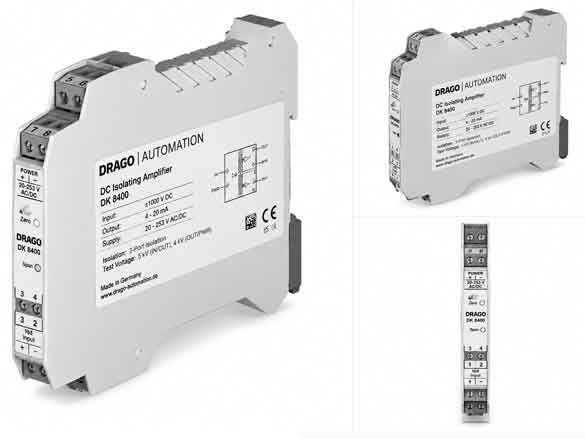

Bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400

Bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400 là thiết bị đo lường và xử lý tín hiệu chuyên dụng, được thiết kế để cách ly, chuyển đổi và truyền tín hiệu điện áp trong các hệ thống tự động hóa công nghiệp. Thiết bị giúp tách biệt về điện giữa mạch tín hiệu đầu vào và đầu ra, hạn chế ảnh hưởng của nhiễu, chênh lệch điện thế và các sự cố có thể lan truyền giữa các thiết bị trong hệ thống.

DK 8400 phù hợp với những ứng dụng cần xử lý tín hiệu điện áp cao từ thiết bị đo, bộ điều khiển, biến tần, máy móc công nghiệp hoặc các hệ thống điện – tự động hóa. Sau khi tiếp nhận tín hiệu đầu vào, thiết bị thực hiện chuyển đổi sang tín hiệu đầu ra phù hợp để đưa về PLC, DCS, hệ thống SCADA hoặc các thiết bị điều khiển và giám sát khác.

Một ưu điểm quan trọng của DK 8400 là khả năng cách ly tín hiệu, giúp nâng cao độ ổn định và độ tin cậy của hệ thống đo lường. Việc sử dụng bộ cách ly cũng giúp giảm tác động của vòng lặp nối đất, nhiễu điện từ và bảo vệ các thiết bị điều khiển có giá trị cao khỏi những ảnh hưởng không mong muốn từ phía trường.

Với thiết kế dành cho môi trường công nghiệp, DK 8400 là lựa chọn phù hợp cho các hệ thống tự động hóa, điều khiển máy móc, giám sát điện áp và xử lý tín hiệu analog. Thiết bị đặc biệt hữu ích khi cần kết nối các thiết bị có mức điện áp hoặc chuẩn tín hiệu khác nhau, đồng thời yêu cầu sự an toàn, ổn định và chính xác trong quá trình truyền tín hiệu.

0909 006 435

Chat Facebook

Mô tả
Đánh giá (0)

Bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400. Việc giám sát những tín hiệu điện áp cao, đòi hỏi thiết bị có khả năng chuyển đổi tín hiệu chính xác, cách ly điện an toàn, và truyền tín hiệu ổn định đến hệ thống điều khiển. Do với các ứng dụng này thường liên quan đến vấn đề an toàn. Những thay đổi đột ngột của nguồn cấp, cần được can thiệp ngay lập tức, để hạn chế các trường hợp gây nguy hiểm cho hệ thống.

Với Model DK8400 khi được ra mắt, sản phẩm được thiết kế để có thể nhận được dải điện áp lên đến ±1000 V. Sản phẩm sẽ đóng vai trò như thiết bị trung gian, để kết nối giữa mức điện áp cao và hệ thống điều khiển, nhằm mục đích giám sát, đo lường và thu thập dữ liệu. Sản phẩm có được rất nhiều thông số chung ấn tượng, nên đây được xem là sự lựa chọn hàng đầu của khách hàng hiện tại.

NỘI DUNG CHÍNH

Sơ lược thông tin về bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400:

Khả năng chuyển đổi điện áp lên đến ±1000 V, đây được xem là mức điện áp rất cao. Nên các ứng dụng trong công nghiệp hiện tại, model DK8400 đều có thể đáp ứng được rất tốt. Thiết bị giúp tạo giao diện giữa mạch điện áp cao và hệ thống điều khiển, đồng thời hỗ trợ giảm ảnh hưởng của nhiễu, và chênh lệch điện thế trong quá trình truyền tín hiệu.

Với khả năng ứng dụng trong hệ thống điện công nghiệp, điện tử công suất, truyền động, thiết bị thử nghiệm và hệ thống thu thập dữ liệu, DK 8400 có thể đáp ứng nhiều yêu cầu đo lường và tự động hóa khác nhau. Ngoài ra thông số cách ly của bộ DK8400 cũng rất ấn tượng, sẽ luôn đảm bảo an toàn cho tín hiệu.

Các thông số kỹ thuật của bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400:

Dải điện áp đầu vào tối đa: ±1000 V DC
Các dải đầu vào: từ 0…100 V đến 0…1000 V hoặc ±100 V đến ±1000 V, tùy mã cấu hình.
Khả năng chịu quá tải liên tục: tối đa ±2000 V DC
Tín hiệu đầu ra điện áp: ±10 V, 0…10 V, 2…10 V, ±5 V, 0…5 V
Tín hiệu đầu ra dòng: ±20 mA, 0…20 mA, 4…20 mA, ±10 mA, 0…10 mA
Tải đầu ra điện áp: ≤10 mA, tương đương 1 kΩ tại 10 V
Tải đầu ra dòng: ≤12 V, tương đương 600 Ω tại 20 mA
Sai số truyền: <0,2% toàn thang đo
Hệ số nhiệt: <100 ppm/K
Bù Zero/Span: ±10%
Thời gian đáp ứng T99: 80 µs; phiên bản lọc 30 Hz: 20 ms
Cách ly điện: cách ly 3 cổng giữa đầu vào, đầu ra và nguồn cấp
Điện áp kiểm tra cách ly: 5 kV AC giữa đầu vào/đầu ra; 4 kV AC giữa đầu ra/nguồn cấp
Điện áp làm việc: 1000 V AC/DC theo điều kiện quy định của EN 61010-1
Nguồn cấp: 20…253 V AC/DC
Tần số nguồn AC: 48…62 Hz
Công suất tiêu thụ: khoảng 2 VA với AC; khoảng 1,0 W với DC
Nhiệt độ hoạt động: -20…+70°C
Nhiệt độ vận chuyển/lưu trữ: -35…+85°C
Cấp bảo vệ: IP20
Kiểu lắp đặt: DIN rail 35 mm theo EN 60715

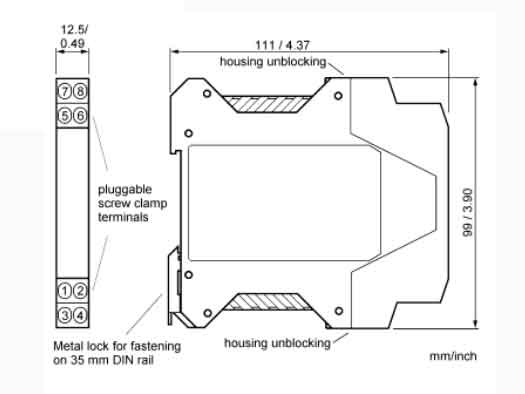

Chiều rộng thiết bị: 12,5 mm
Khối lượng: khoảng 100 g

Các ưu điểm và ứng dụng của bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400:

Ưu điểm của bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400:

Dải điện áp đầu vào rộng, có thể dùng được cho rất nhiều ứng dụng khác nhau.
Nguồn cấp của bộ DK8400 là nguồn đa năng, nên sẽ phù hợp với hầu hết các hệ thống tủ điện trên toàn thế giới.
Mức cách ly cực cao lên đến 5 kV AC giữa đầu vào/đầu ra; 4 kV AC giữa đầu ra/nguồn cấp. Đảm bảo an toàn cho tín hiệu và các thiết bị xung quanh.
Có xuất xứ 100% tại Đức, nên khi khách hàng yêu cầu về nguồn gốc xuất xứ, sản phẩm sẽ có được lợi thế rất lớn.
Sai số thấp < 0.2 % full scale, cũng là đặc điểm giúp khách hàng có thể đặt chọn niềm tin cho sản phẩm.
Các tín hiệu đầu ra rất đa dạng, phù hợp với nhiều hệ thống khác nhau

Các ứng dụng của bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400:

Đo lường điện áp trong hệ thống điện: đo và giám sát điện áp DC, giám sát điện áp trong tủ điện, theo dõi điện áp của bộ nguồn, đo điện áp trong mạch công suất, đưa tín hiệu điện áp về hệ thống điều khiển.
Hệ thống truyền động điện: DK 8400 có thể được sử dụng để chuyển đổi và cách ly tín hiệu điện áp phục vụ việc giám sát hoặc thu thập dữ liệu.
Hệ thống thu thập dữ liệu: sẩn phẩm giúp tạo giao diện giữa mạch điện áp cao và hệ thống thu thập dữ liệu, phục vụ quá trình giám sát, phân tích và lưu trữ thông số.
Điện tử công suất: bộ biến đổi công suất, bộ chỉnh lưu, bộ nghịch lưu, bộ nguồn công nghiệp, thiết bị chuyển đổi điện, hệ thống điều khiển công suất.

Khi có các ứng dụng cần sử dụng đến bộ cách ly chuyển đổi tín hiệu điện áp cao DK 8400, quý khách hàng hay liên hệ ngày với chúng tôi. Để có được sản phẩm chính hãng với mức giá hợp lý.
